Autóvillamossági Csatlakozók: A Teljes Kézikönyv a Tökéletes Kapcsolatért
Az autóvillamosság bonyolult és kritikus területe a modern gépjárműveknek. A járművek elektromos rendszereinek megbízható működése nagymértékben függ az egyes alkatrészek közötti stabil és hatékony kapcsolatoktól. Ezeket a kapcsolatokat az autóvillamossági csatlakozók biztosítják. Ebben a részletes útmutatóban mélyrehatóan feltárjuk az autóvillamossági csatlakozók világát, beleértve azok típusait, működési elveit, a hibaelhárítási módszereket és a megfelelő csatlakozók kiválasztásának szempontjait. Célunk, hogy átfogó ismereteket nyújtsunk mindazoknak, akik érdeklődnek az autóelektronika iránt, legyen szó hobbi szerelőkről vagy tapasztalt szakemberekről.
Az Autóvillamossági Rendszer Alapjai és a Csatlakozók Szerepe
A modern autók elektromos rendszere egyre komplexebbé válik, számos érzékelővel, vezérlőegységgel és működtető elemmel. Ezek az alkatrészek bonyolult hálózatot alkotnak, amelynek zavartalan működése elengedhetetlen a jármű biztonságos és hatékony üzemeltetéséhez. Az autóvillamossági csatlakozók kulcsszerepet játszanak ebben a hálózatban, hiszen ezek biztosítják az elektromos áram és a jelek megbízható átvitelét az egyes komponensek között. Egy rosszul megválasztott vagy hibás csatlakozó komoly problémákhoz vezethet, beleértve a rendszerhibákat, a teljesítménycsökkenést vagy akár a jármű működésképtelenségét.
Miért Fontosak a Megbízható Autóvillamossági Csatlakozók?
A megbízható autóvillamossági csatlakozók számos előnnyel járnak. Először is, biztosítják a stabil elektromos kapcsolatot, ami elengedhetetlen az alkatrészek megfelelő működéséhez. A korrózióálló és jól illeszkedő csatlakozók minimalizálják az áramveszteséget és a jel torzulását. Másodszor, hozzájárulnak a rendszer biztonságához, mivel megakadályozzák a rövidzárlatokat és más elektromos hibákat. Harmadszor, megkönnyítik a karbantartást és a javításokat, mivel lehetővé teszik az alkatrészek gyors és egyszerű cseréjét. Végül, a minőségi csatlakozók hosszú élettartamúak, így csökkentik a jövőbeni problémák és költségek kockázatát.
Az Elektromos Rendszer Főbb Komponensei és a Csatlakozási Pontok
Az autó elektromos rendszere számos fő komponensből áll, amelyek mindegyike speciális csatlakozókat igényelhet. Ide tartoznak az akkumulátor, a generátor, az indítómotor, a fényszórók, a jelzőlámpák, a belső világítás, a műszerek, a szórakoztató elektronika, a különböző érzékelők (pl. ABS, légzsák, motorvezérlés), a vezérlőegységek (ECU, TCU stb.) és a működtető elemek (pl. motorok, szelepek). Mindegyik komponenshez speciális autóvillamossági csatlakozók tartoznak, amelyek biztosítják a megfelelő áramellátást és a jelátvitelt.
Az Autóvillamossági Csatlakozók Típusai és Jellemzőik
Az autóiparban számos különböző típusú autóvillamossági csatlakozó létezik, amelyek mindegyike speciális alkalmazásokhoz és követelményekhez lett tervezve. A csatlakozók típusai eltérhetnek méretükben, alakjukban, a felhasznált anyagokban, a rögzítési mechanizmusokban és a védelmi funkciókban. A következőkben részletesen bemutatjuk a leggyakoribb autóvillamossági csatlakozó típusokat:
Saru Csatlakozók (Ring and Spade Terminals)
A saru csatlakozók az egyik leggyakrabban használt típus az autóvillamosságban. Két fő típusa létezik: a zárt (ring) és a nyitott (spade) saru. A zárt saru egy gyűrű alakú fém érintkezővel rendelkezik, amelyet egy csavar vagy csap segítségével rögzítenek. Ez a típus rendkívül stabil és megbízható kapcsolatot biztosít. A nyitott saru egy villás alakú érintkezővel rendelkezik, amelyet a csavar meglazítása nélkül is fel lehet helyezni vagy eltávolítani. Ez a típus gyorsabb csatlakoztatást tesz lehetővé, de általában kevésbé stabil, mint a zárt saru.
A Saru Csatlakozók Előnyei és Hátrányai
- Előnyök: Egyszerű használat, széleskörű elérhetőség, különböző méretekben kapható, a zárt saru rendkívül stabil kapcsolatot biztosít.
- Hátrányok: A nyitott saru kevésbé stabil, a korrózióra való hajlam (ha nem megfelelően védett), a rögzítéshez szerszám szükséges lehet.
Lapos Csatlakozók (Blade Connectors)
A lapos csatlakozók, más néven AMP csatlakozók, szintén nagyon elterjedtek az autóiparban. Ezek a csatlakozók egy lapos fém érintkezőből (hím) és egy hozzá illeszkedő foglalatból (nőstény) állnak. A kapcsolatot a két érintkező egymásba csúszása biztosítja. A lapos csatlakozók különböző méretekben és kivitelekben léteznek, beleértve a szigetelt és szigeteletlen változatokat is.
A Lapos Csatlakozók Változatai és Alkalmazásai
- Szigetelt lapos csatlakozók: Műanyag vagy nejlon szigeteléssel rendelkeznek, amely védelmet nyújt a rövidzárlatok és a korrózió ellen. Gyakran használják alacsony feszültségű áramkörökben.
- Szigeteletlen lapos csatlakozók: Nincs szigetelésük, ezért a csatlakoztatás után általában szigetelőszalaggal vagy hőre zsugorodó csővel kell ellátni őket. Nagyobb áramokhoz is használhatók.
- Zárt végű lapos csatlakozók: A nőstény oldalon egy zárt véggel rendelkeznek, amely megakadályozza a vezeték túlzott behelyezését.
Kerek Csatlakozók (Bullet Connectors)
A kerek csatlakozók hengeres alakú érintkezőkkel rendelkeznek, amelyek egymásba illeszkedve biztosítják az elektromos kapcsolatot. Ezek a csatlakozók viszonylag egyszerűek és könnyen használhatók. Gyakran alkalmazzák őket olyan helyeken, ahol a csatlakoztatás és a leválasztás gyakori lehet.
A Kerek Csatlakozók Felépítése és Használata
A kerek csatlakozók általában egy hím (tüske) és egy nőstény (hüvely) részből állnak. A hím rész egy hengeres fém érintkező, míg a nőstény rész egy ehhez illeszkedő hüvely. A kapcsolatot a két rész szoros illeszkedése biztosítja. A kerek csatlakozók különböző méretekben és anyagokból készülhetnek, a felhasználási területnek megfelelően.
Többpólusú Csatlakozók (Multi-Pin Connectors)

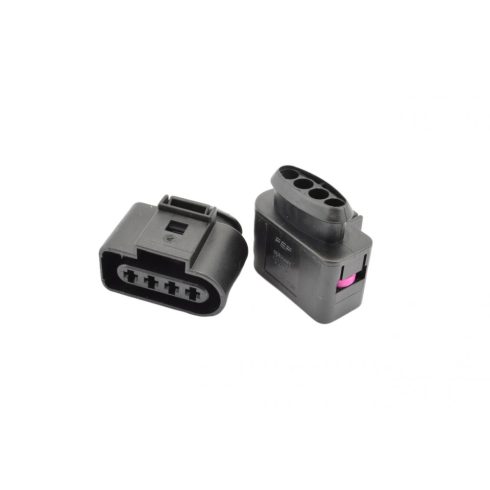

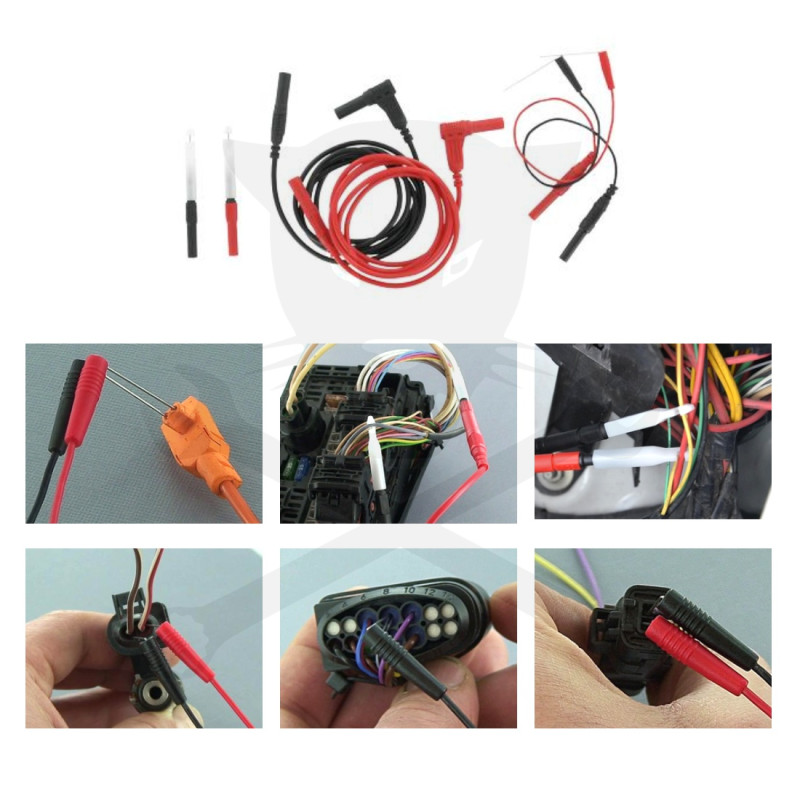

A modern autókban egyre több olyan alkatrész található, amelyhez egyszerre több elektromos vezeték csatlakozik. Ezekhez az alkalmazásokhoz használják a többpólusú csatlakozókat. Ezek a csatlakozók egyetlen egységben több érintkezőt tartalmaznak, így lehetővé teszik több vezeték egyidejű csatlakoztatását és leválasztását. A többpólusú csatlakozók jelentősen leegyszerűsítik a kábelezést és a karbantartást.
A Többpólusú Csatlakozók Típusai és Alkalmazási Területei
- Molex csatlakozók: Széles körben használt, megbízható és tartós csatlakozók, amelyek különböző pólusszámban elérhetők.
- Deutsch csatlakozók: Robusztus, vízálló csatlakozók, amelyeket gyakran használnak nehézgépjárművekben, terepjárókban és más olyan alkalmazásokban, ahol a környezeti hatások jelentősek.
- AMP Superseal csatlakozók: Szintén vízálló csatlakozók, amelyek kiváló védelmet nyújtanak a nedvesség és a szennyeződések ellen. Gyakran alkalmazzák őket érzékeny elektronikai alkatrészekhez.
- JPT/MPT csatlakozók: Az autóiparban szabványosnak tekinthető csatlakozók, amelyeket számos különböző alkalmazásban használnak.
- OBD-II csatlakozó: Egy speciális 16-pólusú csatlakozó, amelyet a jármű diagnosztikai rendszeréhez való csatlakozásra használnak.
Speciális Csatlakozók
A fent említett általános típusokon kívül számos speciális autóvillamossági csatlakozó is létezik, amelyeket egyedi alkalmazásokhoz terveztek. Ide tartozhatnak például a nagy áramerősségű csatlakozók (pl. akkumulátorhoz), a koaxiális csatlakozók (pl. antenna kábelekhez), a szálasoptikai csatlakozók (egyes modern infotainment rendszerekhez) és a különböző érzékelőkhöz vagy vezérlőegységekhez tartozó egyedi csatlakozók.
Példák Speciális Csatlakozókra és Felhasználásukra
- Akkumulátor saruk: Nagy áramerősségű, robusztus csatlakozók, amelyek biztosítják az akkumulátor stabil kapcsolatát a jármű elektromos rendszerével.

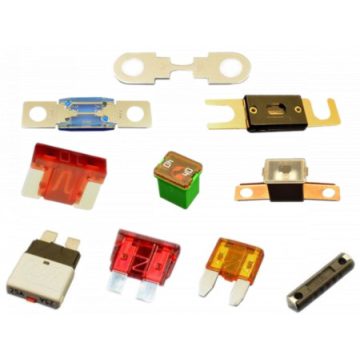

- Biztosítéktartók: Speciális csatlakozók, amelyekbe a biztosítékok behelyezhetők, védelmet nyújtva az áramköröknek a túláram ellen.
- Relé foglalatok: Olyan csatlakozók, amelyek lehetővé teszik a relék egyszerű behelyezését és cseréjét az elektromos áramkörökben.
- Lámpacsatlakozók: A fényszórókhoz, jelzőlámpákhoz és más világító berendezésekhez használt speciális csatlakozók.
Az Autóvillamossági Csatlakozók Anyagai és Felépítése
Az autóvillamossági csatlakozók megbízhatósága és tartóssága nagymértékben függ a felhasznált anyagoktól és a felépítés minőségétől. A csatlakozók általában fém érintkezőkből és valamilyen szigetelőanyagból (pl. műanyag, gumi) állnak.
Fém Érintkezők Anyagai
A fém érintkezők leggyakrabban használt anyagai a következők:
- Réz: Kiváló elektromos vezetőképességgel rendelkezik, de hajlamos a korrózióra. Gyakran bevonják más fémekkel a korrózióvédelem érdekében.
- Sárgaréz: A réz és a cink ötvözete, jó vezetőképességgel és korrózióállósággal rendelkezik.
- Bronz: A réz és az ón ötvözete, keményebb és kopásállóbb, mint a sárgaréz.
- Bevonatok: Az érintkezőket gyakran bevonják arannyal, ónnal vagy más nemesfémekkel a korrózióállóság és a jobb vezetőképesség érdekében. Az arany bevonat különösen hatékony a nedves és korrozív környezetben.
