Az Aszimmetrikus Ütemadó Relé Részletes Bemutatása és Alkalmazási Területei
Az ipari automatizálás és a vezérléstechnika területén a precíz időzítés elengedhetetlen. Ebben a kontextusban az aszimmetrikus ütemadó relék kulcsfontosságú szerepet töltenek be, lehetővé téve olyan komplex folyamatok szinkronizálását és vezérlését, ahol a be- és kikapcsolási idők eltérőek. Ez a részletes útmutató átfogó képet nyújt az aszimmetrikus ütemadó relék működéséről, különböző típusairól, alkalmazási területeiről, valamint a kiválasztásuk szempontjairól.

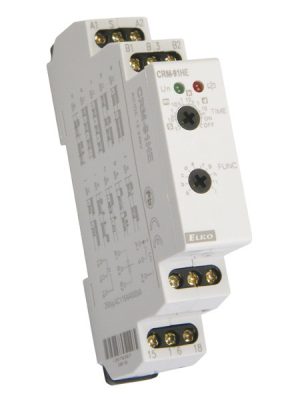

Mi Az Az Aszimmetrikus Ütemadó Relé?
Az aszimmetrikus ütemadó relé egy speciális típusú időzítő relé, amely ciklikusan kapcsol ki és be egy előre beállított időtartamig. A hagyományos szimmetrikus ütemadó relékkel ellentétben, ahol a bekapcsolási (on-time) és a kikapcsolási (off-time) idők azonosak, az aszimmetrikus relék lehetővé teszik, hogy ezek az idők egymástól függetlenül legyenek beállítva. Ez a rugalmasság rendkívül előnyös számos olyan alkalmazásban, ahol a folyamatok aszimmetrikus időzítést igényelnek.
Az Aszimmetrikus Ütemadó Relé Működési Elve
Az aszimmetrikus ütemadó relék működése általában egy elektronikus áramkörön alapul, amely egy belső oszcillátort és egy kimeneti kapcsolóegységet tartalmaz. A beállított be- és kikapcsolási idők határozzák meg az oszcillátor frekvenciáját és a kimeneti relé kapcsolási ciklusát. A felhasználó általában potenciométerekkel, DIP-kapcsolókkal vagy szoftveresen állíthatja be a kívánt időtartamokat.
A Működés Részletei
A relé tápfeszültségének bekapcsolásakor az első beállított időtartam (például a bekapcsolási idő) telik le. Ezután a relé kimenete megváltozik (például a kontaktusok zárnak vagy nyitnak). A következő beállított időtartam (például a kikapcsolási idő) letelte után a kimenet visszatér az eredeti állapotába. Ez a ciklus folyamatosan ismétlődik, amíg a tápfeszültség be van kapcsolva.
Különböző Működési Módok
Vannak olyan aszimmetrikus ütemadó relék, amelyek különböző működési módokat kínálnak. Például léteznek olyan típusok, amelyek a tápfeszültség bekapcsolásakor azonnal a bekapcsolási idővel indítanak, míg mások a kikapcsolási idővel kezdik a ciklust. Egyes modellek lehetővé teszik az egyszeri ciklus végrehajtását is, amely a tápfeszültség bekapcsolása után egy be- és kikapcsolási ciklust hajt végre, majd megáll.
Az Időzítés Pontossága és Stabilitása
Az aszimmetrikus ütemadó relék időzítési pontossága és stabilitása kritikus fontosságú a megbízható működés szempontjából. A modern elektronikus alkatrészek és a kifinomult áramkörök biztosítják, hogy a beállított idők tartósan és pontosan legyenek tartva, még változó környezeti feltételek mellett is.
Az Aszimmetrikus Ütemadó Relék Főbb Típusai
Az aszimmetrikus ütemadó relék különböző technológiákon alapulhatnak, és eltérő funkciókkal rendelkezhetnek. A leggyakoribb típusok a következők:
- Elektromechanikus aszimmetrikus ütemadó relék: Ezek a relék egy elektromágneses mechanizmust használnak az időzítéshez. Bár kevésbé pontosak és érzékenyek az elektronikus változatoknál, robusztusak és megbízhatóak lehetnek bizonyos alkalmazásokban.
- Elektronikus aszimmetrikus ütemadó relék: Ezek a relék félvezető alkatrészeket (például tranzisztorokat, kondenzátorokat, ellenállásokat és integrált áramköröket) használnak az időzítéshez. Nagyobb pontosságot, szélesebb időzítési tartományt és hosszabb élettartamot kínálnak.
- Mikroprocesszor-vezérelt aszimmetrikus ütemadó relék: Ezek a relék egy mikroprocesszort használnak a pontos és rugalmas időzítés vezérléséhez. Gyakran rendelkeznek fejlett funkciókkal, például többféle időzítési móddal, digitális beállítással és kommunikációs képességekkel.
Az Elektromechanikus Relék Jellemzői
Az elektromechanikus aszimmetrikus ütemadó relék általában egy tekercset tartalmaznak, amely áram hatására mágneses teret hoz létre. Ez a mágneses tér egy mechanikus szerkezetet mozgat, amely a relé kontaktusait kapcsolja. Az időzítést mechanikus vagy pneumatikus elemekkel oldják meg, amelyek késleltetik a kontaktusok mozgását. Ezek a relék viszonylag egyszerű felépítésűek és jól bírják a nagy áramokat, de az időzítési pontosságuk korlátozottabb lehet.
Az Elektronikus Relék Előnyei
Az elektronikus aszimmetrikus ütemadó relék számos előnyt kínálnak az elektromechanikus változatokkal szemben. Nagyobb időzítési pontosság érhető el velük, gyakran tized- vagy századmásodperces pontossággal. Az időzítési tartományuk szélesebb lehet, a milliszekundumoktól a több óráig terjedhet. Emellett általában kisebb méretűek, alacsonyabb a fogyasztásuk és hosszabb az élettartamuk, mivel nincsenek bennük kopó mechanikai alkatrészek.
A Mikroprocesszor-Vezérelt Relék Rugalmassága
A mikroprocesszor-vezérelt aszimmetrikus ütemadó relék a legfejlettebbek a piacon. A beépített mikroprocesszor lehetővé teszi komplex időzítési programok megvalósítását, többféle működési módot (például késleltetett bekapcsolás, késleltetett kikapcsolás, impulzusgenerálás), pontos digitális időbeállítást és gyakran kommunikációs interfészeket (például Modbus, Profibus) is. Ezek a relék ideálisak olyan alkalmazásokhoz, ahol nagyfokú rugalmasság és precizitás szükséges.
Speciális Funkciókkal Rendelkező Relék
Vannak olyan speciális aszimmetrikus ütemadó relék is, amelyek egyedi funkciókkal rendelkeznek. Ilyenek lehetnek például a többfeszültségű relék, amelyek széles tápfeszültség-tartományban működnek, vagy a többfunkciós relék, amelyek többféle időzítési módot és kimeneti konfigurációt kínálnak egyetlen eszközben.
Az Aszimmetrikus Ütemadó Relék Alkalmazási Területei
Az aszimmetrikus ütemadó relék sokoldalúságuknak köszönhetően számos ipari és kereskedelmi alkalmazásban megtalálhatók. Néhány tipikus alkalmazási terület:
- Ipari automatizálás: Futószalagok vezérlése, gépek ciklikus működtetése, robotikai rendszerek szinkronizálása.
- Épületautomatizálás: Világításvezérlés (például lépcsőházi automaták), szellőztető rendszerek időzített működtetése.
- Folyamatirányítás: Kémiai folyamatok, gyártósorok időzített lépéseinek vezérlése.
- Csomagolástechnika: Csomagológépek időzített mozgásainak összehangolása.
- Élelmiszeripar: Keverők, adagolók, sütők ciklikus működtetése.
- Mezőgazdaság: Öntözőrendszerek időzített vezérlése, etetőberendezések működtetése.
- Vészhelyzeti rendszerek: Sziréna vezérlése, villogó fények időzített működtetése.
Példák az Ipari Automatizálásban
Az ipari automatizálásban az aszimmetrikus ütemadó relék nélkülözhetetlenek a komplex gépek és rendszerek hatékony működtetéséhez. Például egy futószalagon a termékek mozgatása és a különböző munkaállomásokon végzett műveletek időzítése aszimmetrikus lehet. A relék biztosítják, hogy a termékek a megfelelő időben érkezzenek a megfelelő helyre, és a műveletek a kívánt ideig tartsanak.
Alkalmazások az Épületautomatizálásban
Az épületautomatizálásban az aszimmetrikus ütemadó relék kényelmi és energiahatékonysági szempontból is fontosak. A lépcsőházi automaták például egy beállított ideig kapcsolják be a világítást, majd automatikusan kikapcsolnak, ezzel energiát megtakarítva. A szellőztető rendszerek időzített működtetése biztosítja a friss levegőt a helyiségekben a szükséges ideig, anélkül, hogy folyamatosan üzemelnének.
Felhasználás a Folyamatirányításban
A folyamatirányításban, különösen a kémiai és gyártási folyamatokban, az aszimmetrikus ütemadó relék precíz időzítést tesznek lehetővé a különböző fázisok között. Például egy reaktorban a keverés, a fűtés és a hűtés időtartama eltérő lehet, és ezeket az időzítéseket pontosan kell vezérelni a kívánt termékminőség elérése érdekében.
Szerep a Csomagolástechnikában
A csomagolástechnikában az aszimmetrikus ütemadó relék a csomagológépek különböző mozgásainak szinkronizálásában játszanak kulcsszerepet. A termékek adagolása, a csomagolóanyag mozgatása, a lezárás és a címkézés mind olyan folyamatok, amelyek eltérő időtartamokat igényelhetnek, és ezeket az időzítéseket a relék biztosítják.
Az Aszimmetrikus Ütemadó Relé Kiválasztásának Szempontjai
A megfelelő aszimmetrikus ütemadó relé kiválasztása kulcsfontosságú a kívánt működés és a rendszer megbízhatósága szempontjából. Számos tényezőt kell figyelembe venni a döntés során:
- Időzítési tartomány: A szükséges be- és kikapcsolási idők tartománya.
- Tápfeszültség: A rendelkezésre álló tápfeszültség típusa és értéke (AC vagy DC).
- Kimeneti konfiguráció: A szükséges kontaktusok száma és típusa (NO, NC, váltó).
- Terhelhetőség: A kimeneti kontaktusok által kapcsolható maximális áram és feszültség.
- Pontosság és stabilitás: Az alkalmazás által megkövetelt időzítési pontosság és a relé stabilitása a környezeti feltételek változásával szemben.
- Működési módok: Szükséges-e speciális működési mód (például egyszeri ciklus, késleltetett indítás)?
- Környezeti feltételek: A működési hőmérséklet, páratartalom, vibráció és egyéb környezeti hatások.
- Méret és beépítés: A rendelkezésre álló hely és a beépítési mód (például DIN-sínre szerelhető).
- Ár és elérhetőség: A költségvetés és a relé elérhetősége a beszállítóknál.
Az Időzítési Tartomány Meghatározása
Az első lépés a megfelelő aszimmetrikus ütemadó relé kiválasztásakor a szükséges be- és kikapcsolási idők tartományának meghatározása. A relének képesnek kell lennie a kívánt minimális és maximális időtartamok beállítására. Egyes relék fix időzítési tartományokkal rendelkeznek, míg mások szélesebb tartományban állíthatók.
A Tápfeszültség Kompatibilitása
Fontos ellenőrizni, hogy a kiválasztott relé tápfeszültsége kompatibilis-e a rendelkezésre álló tápfeszültséggel. Az aszimmetrikus ütemadó relék kaphatók AC (váltakozó áram) és DC (egyenáram) táplálással, különböző feszültségértékekkel (például 12V DC, 24V DC, 24V AC, 110V AC, 230V AC).
A Kimeneti Konfiguráció Szükségletei
A kimeneti konfiguráció meghatározza a relé által vezérelt áramkörök kapcsolási módját. A leggyakoribb konfigurációk a NO (normally open – alaphelyzetben nyitott), NC (normally closed – alaphelyzetben zárt) és a váltóérintkező (CO – changeover). A kiválasztás attól függ, hogy az alkalmazásban a terhelést be- vagy kikapcsolni kell, vagy váltani kell két áramkör között.
A Terhelhetőség Figyelembevétele
A relé kimeneti kontaktusainak terhelhetősége azt jelenti, hogy mekkora maximális áramot és feszültséget képesek biztonságosan kapcsolni. Fontos, hogy a kiválasztott relé terhelhetősége meghaladja a vezérelend
