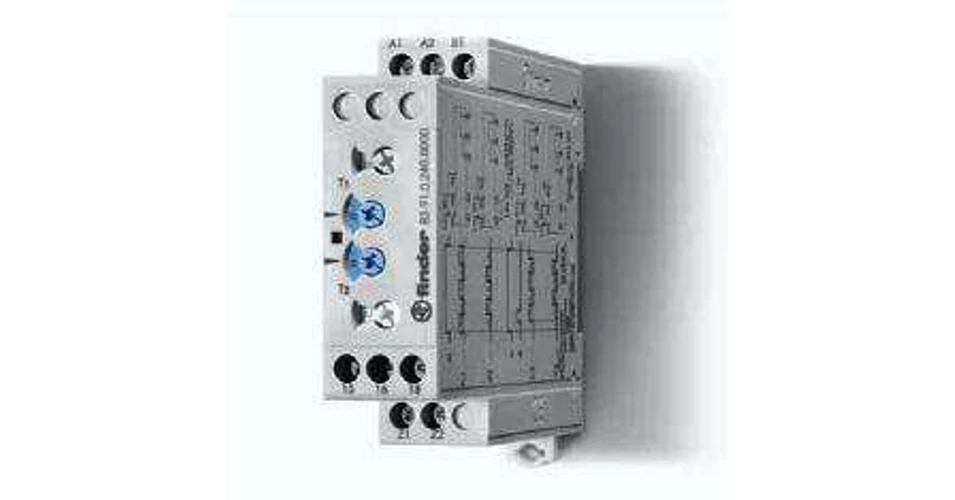

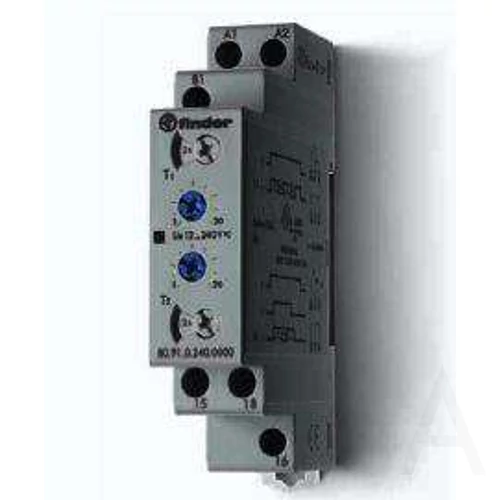

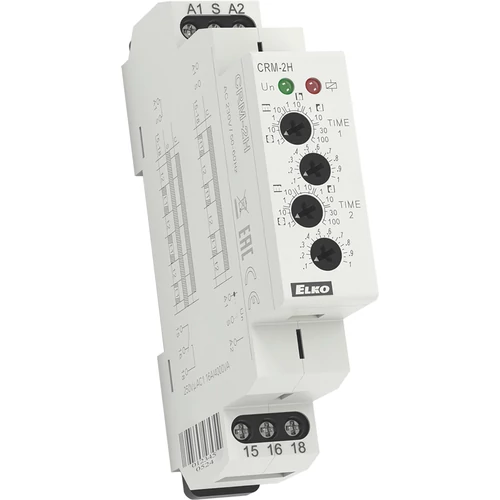

Az asszimetrikus ütemadó a modern elektronika és automatizálás egyik nélkülözhetetlen építőköve. Olyan elektronikus áramkör, amely nem szimmetrikus kimeneti jelet generál, vagyis a magas és alacsony jelszintek időtartama eltérő. Ez a tulajdonság számos speciális alkalmazás számára teszi ideálissá, ahol a pontos időzítés és a nem egyenletes impulzusciklusok kritikus fontosságúak. Ebben a részletes elemzésben feltárjuk az asszimetrikus ütemadók működési elvét, különböző típusait, előnyeit és hátrányait, valamint kiterjedt alkalmazási területeit a legkülönbözőbb iparágakban és technológiai területeken.
Az Asszimetrikus Ütemadó Működési Elve
Az asszimetrikus ütemadó alapvető működési elve az időzítő elemek (például kondenzátorok és ellenállások) töltésének és kisülésének szabályozásán alapul. A nem szimmetrikus kimeneti jel eléréséhez az áramkör úgy van kialakítva, hogy a töltési és kisülési időállandók eltérőek legyenek. Ezáltal a kimeneti jel magas szintjének időtartama (a „be” állapot) nem egyezik meg az alacsony szintjének időtartamával (a „ki” állapot). Ezt a különbséget az áramkörben alkalmazott különböző ellenállások és kondenzátorok értékeinek megfelelő megválasztásával lehet beállítani.
Az Időzítő Elemek Szerepe az Asszimetriában
A kondenzátor az áramkörben tárolja az elektromos töltést, míg az ellenállás korlátozza az áram áramlását a töltési és kisülési folyamatok során. Az asszimetrikus működés eléréséhez a töltési útvonalban lévő ellenállás értéke eltér a kisülési útvonalban lévő ellenállás értékétől. Ha például a töltési ellenállás kisebb, mint a kisülési ellenállás, a kondenzátor gyorsabban töltődik fel, és lassabban sül ki, ami rövidebb magas szintű és hosszabb alacsony szintű kimeneti jelet eredményez. Ezzel ellentétben, ha a töltési ellenállás nagyobb, a magas szintű időtartam hosszabb lesz, az alacsony szintű pedig rövidebb.
A Hiszterézis Hatása az Ütemadó Működésére
Sok asszimetrikus ütemadó hiszterézist alkalmaz a stabil oszcilláció biztosításához és a zajérzékenység csökkentéséhez. A hiszterézis azt jelenti, hogy az áramkör kimeneti állapotának megváltozásához szükséges bemeneti feszültségszintek eltérőek a felfelé és lefelé váltáskor. Ez egyfajta „holtteret” hoz létre, amely megakadályozza a kimeneti jel gyors, nem kívánt váltakozását kisebb bemeneti zajok hatására. Az asszimetrikus ütemadókban a hiszterézis tovább bonyolíthatja a kimeneti jel ciklusidejének és munkaciklusának beállítását, de növeli a rendszer robusztusságát.
Az Asszimetrikus Ütemadók Főbb Típusai
Számos különböző módon lehet asszimetrikus ütemadót megvalósítani, attól függően, hogy milyen alkatrészeket és topológiát alkalmazunk. A leggyakoribb típusok közé tartoznak az RC-alapú oszcillátorok, a multivibrátorok (asztabil, monostabil és bistabil üzemmódban is megvalósíthatók asszimetrikus kimenettel), valamint a speciális integrált áramkörök, amelyeket kifejezetten asszimetrikus ütemadó funkciók ellátására terveztek.
RC-Alapú Asszimetrikus Oszcillátorok
Az RC-alapú oszcillátorok egy ellenállás (R) és egy kondenzátor (C) kombinációját használják az időzítéshez, amelyet egy aktív elem (például egy tranzisztor vagy egy műveleti erősítő) egészít ki az oszcilláció fenntartásához. Az asszimetrikus működés itt úgy érhető el, hogy a töltési és kisülési útvonalakban különböző ellenállásokat alkalmazunk. Például egy Schmitt-trigger bemenetű műveleti erősítővel megvalósított RC-oszcillátorban a felfelé és lefelé irányuló küszöbfeszültségek beállításával lehet a magas és alacsony szintű időtartamokat egymástól eltérővé tenni.
Asszimetrikus Multivibrátorok
A multivibrátorok olyan visszacsatolt erősítőkből álló áramkörök, amelyek két stabil (bistabil), egy stabil és egy instabil (monostabil), vagy két instabil (asztabil) állapot között váltakoznak. Asszimetrikus kimenet akkor érhető el, ha az időzítő elemek (ellenállások és kondenzátorok) értékei a két áramkörfélben eltérőek. Az asztabil multivibrátorok folyamatosan generálnak négyszögjelet, és az alkatrészértékek megválasztásával a magas és alacsony szintű időtartamok beállíthatók. A monostabil multivibrátorok egy külső triggerimpulzusra egy meghatározott ideig tartó kimeneti impulzust generálnak, és az impulzus szélessége az időzítő elemek értékeitől függ. Itt is lehetőség van asszimetrikus impulzusok létrehozására a töltési és kisülési áramkörök aszimmetriájával.
Speciális Integrált Áramkörök Asszimetrikus Ütemadó Alkalmazásokhoz
Számos integrált áramkör (IC) létezik, amelyeket kifejezetten időzítési és oszcillációs feladatokra terveztek, és amelyek támogatják az asszimetrikus kimeneti jelek generálását. Az egyik legismertebb ilyen IC az 555-ös időzítő, amely asztabil és monostabil módban is képes működni, és külső ellenállások és kondenzátorok segítségével széles tartományban állítható be a kimeneti jel frekvenciája és munkaciklusa (a magas szintű időtartam aránya a teljes ciklusidőhöz). Az 555-ös időzítő sokoldalúsága és egyszerű használata miatt rendkívül népszerű mind hobbi, mind ipari alkalmazásokban.
Az 555-ös Időzítő Asszimetrikus Működése
Az 555-ös időzítő asztabil módban két külső ellenállást (R1 és R2) és egy kondenzátort (C) használ az oszcilláció létrehozásához. A kondenzátor R1-en és R2-n keresztül töltődik fel, és csak R2-n keresztül sül ki. Ennek eredményeként a magas szintű időtartam (T_magas) arányos (R1 + R2) * C-vel, míg az alacsony szintű időtartam (T_alacsony) arányos R2 * C-vel. Azáltal, hogy R1 és R2 értékeit különbözőképpen választjuk meg, elérhető az asszimetrikus kimeneti jel, ahol a magas és alacsony szintű időtartamok nem egyenlőek. A munkaciklus, amely a magas szintű időtartam és a teljes ciklusidő (T_magas + T_alacsony) hányadosa, szintén beállítható az ellenállások arányával.
Egyéb Speciális Időzítő IC-k
Az 555-ös időzítőn kívül számos más speciális időzítő IC is létezik, amelyek fejlettebb funkciókat kínálnak, például precízebb időzítést, alacsonyabb fogyasztást, vagy programozhatóságot. Ezek az IC-k gyakran tartalmaznak belső komparátorokat, flip-flopokat és kimeneti fokozatokat, amelyek optimalizálva vannak a pontos és stabil időzítésre. Sok ilyen IC lehetővé teszi az asszimetrikus kimeneti jelek egyszerű beállítását külső alkatrészekkel vagy akár digitális vezérléssel.
Az Asszimetrikus Ütemadók Előnyei és Hátrányai
Az asszimetrikus ütemadók számos előnnyel rendelkeznek, amelyek miatt sok alkalmazásban előnyösebbek a szimmetrikus ütemadókkal szemben. Ugyanakkor bizonyos hátrányokat is figyelembe kell venni a tervezés során.
Az Asszimetrikus Ütemadók Előnyei
- Rugalmasság az Időzítésben: Az egyik legnagyobb előnyük a magas és alacsony szintű időtartamok egymástól független beállításának lehetősége. Ez kritikus fontosságú olyan alkalmazásokban, ahol nem egyenletes impulzusciklusokra van szükség.
- Speciális Impulzusformák Generálása: Lehetővé teszik bonyolultabb impulzusformák létrehozását, amelyek nem érhetők el szimmetrikus ütemadókkal. Ilyenek lehetnek a rövid impulzusok hosszú szünetekkel, vagy fordítva.
- Alkalmazkodás Különböző Terhelésekhez: Az asszimetrikus kimeneti jel lehetővé teszi az áramkör optimalizálását különböző típusú terhelések meghajtására, figyelembe véve a terhelés be- és kikapcsolási karakterisztikáját.
- Energiahatékonyság Optimalizálása: Bizonyos alkalmazásokban az asszimetrikus működés segíthet az energiafogyasztás csökkentésében azáltal, hogy a terhelés csak a szükséges ideig van bekapcsolva.
- Komplex Vezérlési Feladatok Megvalósítása: Az asszimetrikus ütemadók alapját képezhetik komplex vezérlési rendszereknek, ahol különböző időtartamú eseményeket kell szekvenciálisan vezérelni.
Az Asszimetrikus Ütemadók Hátrányai
- Bonyolultabb Áramkörök: Az asszimetrikus működés eléréséhez gyakran több alkatrészre vagy komplexebb áramkör-topológiára van szükség, ami növelheti a költséget és a méretet.
- Nehezebb Számítás és Tervezés: Az asszimetrikus ütemadók időzítési paramétereinek kiszámítása és a kívánt működés elérése bonyolultabb lehet, mint a szimmetrikus ütemadóké.
- Alkatrész Tolerancia Hatása: Az alkatrészek (különösen az ellenállások és kondenzátorok) tűrése nagyobb hatással lehet az asszimetrikus kimeneti jel pontosságára, mivel több alkatrész értéke befolyásolja az időzítést.
- Hőmérséklet-függés: Az alkatrészek hőmérséklet-függése az asszimetrikus ütemadók időzítési stabilitását is jobban befolyásolhatja, különösen, ha az időzítéshez használt alkatrészek hőmérsékleti koefficiensükben eltérnek.
- Potenciális Interferencia: A nem szimmetrikus jelek nagyobb valószínűséggel okozhatnak elektromágneses interferenciát (EMI) a környező áramkörökben, ami árnyékolási és szűrési intézkedéseket tehet szükségessé.
Az Asszimetrikus Ütemadók Alkalmazási Területei
Az asszimetrikus ütemadók sokoldalúságuknak köszönhetően a legkülönbözőbb területeken megtalálhatók, az egyszerű villogó LED-ektől a komplex ipari vezérlőrendszerekig.
LED-Villogtatók és Jelzőáramkörök
Az asszimetrikus ütemadók gyakran használatosak LED-ek villogtatására, ahol a be- és kikapcsolási időtartamok eltérőek lehetnek a figyelemfelkeltés vagy speciális jelzések létrehozása érdekében. Például egy vészvillogóban a rövid bekapcsolási időt hosszabb szünet követheti, ami egy jellegzetes villogási mintázatot eredményez.
Motorvezérlés és PWM (Pulzusszélesség-Moduláció)
A motorok sebességének és teljesítményének szabályozására gyakran alkalmaznak pulzusszélesség-modulációt (PWM), amely egy olyan technika, ahol a motorra adott feszültség effektív értékét a bekapcsolt állapot időtartamának (impulzusszélességének) változtatásával szabályozzák. Az asszimetrikus ütemadók ideálisak PWM-jel generálására, mivel lehetővé teszik a munkaciklus pontos beállítását, ami közvetlenül befolyásolja a motorra jutó átlagos teljesítményt.
Hanggenerátorok és Zenei Szintetizátorok
Az asszimetrikus ütemadók hangfrekvenciás jelek generálására is használhatók, amelyek aztán hangszórókon keresztül hallhatóvá válnak. A kimeneti jel munkaciklusának változtatásával a hangszín és a felharmonikus tartalom is befolyásolható, ami fontos a zenei szintetizátorokban és más hanggeneráló eszközökben.
Időzítők és Szekvenciális Vezérlés
Sok automatizálási feladat megköveteli események pontos időzítését és szekvenciális vezérlését. Az asszimetrikus ütemadók kulcsszerepet játszhatnak ilyen rendszerek
