Miért Nélkülözhetetlen az Árnyékolt Tápkábel a Modern Elektronikában?
A modern világ tele van elektromágneses sugárzással (EMI) és rádiófrekvenciás interferenciával (RFI), amelyek károsan befolyásolhatják elektronikus eszközeink működését. Az árnyékolt tápkábelek létfontosságú szerepet játszanak abban, hogy megvédjék érzékeny berendezéseinket ezektől a zavaró hatásoktól, biztosítva a stabil és megbízható energiaellátást. De mit is jelent pontosan az árnyékolás, és miért olyan fontos a különböző alkalmazási területeken?
Az árnyékolás egy olyan eljárás, amelynek célja az elektromágneses tér hatásának csökkentése egy adott térségben. Az árnyékolt tápkábelek speciális kialakításuknak köszönhetően képesek elnyelni és elvezetni a külső elektromágneses zajokat, megakadályozva, hogy azok elérjék a kábel belsejében futó vezetékeket és befolyásolják az áramellátást. Ez különösen kritikus olyan környezetekben, ahol nagy teljesítményű elektromos berendezések működnek, vagy ahol érzékeny mérőműszereket használnak.
Az árnyékolt tápkábelek használatának előnyei sokrétűek. A legfontosabb talán a zavartalan működés biztosítása. Azáltal, hogy csökkentik az EMI és RFI okozta interferenciát, az árnyékolt kábelek hozzájárulnak az elektronikus eszközök stabil és pontos működéséhez. Ez különösen fontos az orvosi berendezések, a repülőgép-elektronika, az ipari automatizálási rendszerek és a csúcskategóriás audio-video rendszerek esetében, ahol a legkisebb zavar is komoly problémákat okozhat.
Egy másik jelentős előny a megnövelt biztonság. Az árnyékolás nemcsak a külső zajok bejutását akadályozza meg, hanem a kábel belsejéből kisugárzó elektromágneses teret is csökkenti. Ezáltal csökkenti az elektronikus berendezések közötti interferencia kockázatát, valamint a potenciális egészségkárosító hatásokat is minimalizálja. Emellett az árnyékolás mechanikai védelmet is nyújthat a kábel számára, növelve annak élettartamát.
Végül, de nem utolsósorban, az árnyékolt tápkábelek hozzájárulnak a rendszer megbízhatóságának növeléséhez. A stabil és zavarmentes energiaellátás csökkenti a berendezések meghibásodásának kockázatát, minimalizálja az állásidőt és növeli a termelékenységet. Ez különösen fontos az ipari környezetben, ahol a folyamatos működés elengedhetetlen.
Az Árnyékolt Tápkábelek Működési Elve és Felépítése

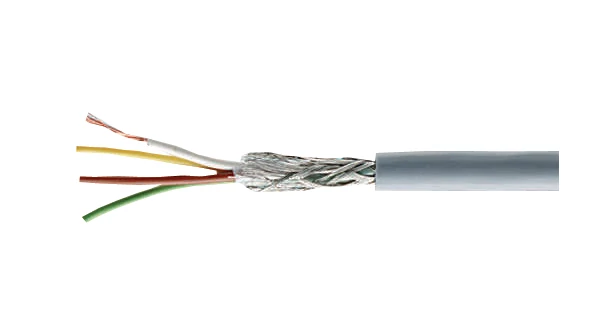

Az árnyékolt tápkábelek hatékony működésének kulcsa a speciális felépítésükben rejlik. A hagyományos tápkábelekkel ellentétben az árnyékolt változatok egy vagy több árnyékoló réteggel rendelkeznek, amelyek a belső vezetékeket veszik körül. Ez az árnyékolás általában vezetőképes anyagból, például rézből vagy alumíniumból készül, és lehet fonott, szalagolt vagy fóliázott kialakítású.

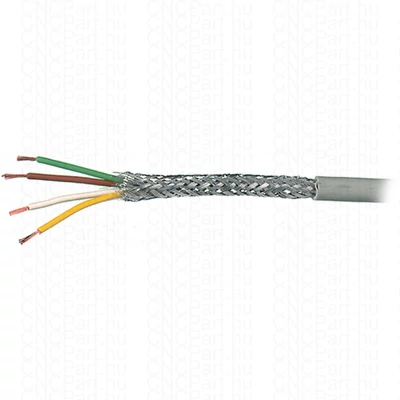

A fonott árnyékolás sűrűn szőtt vezetőképes szálakból áll, amelyek kiváló mechanikai szilárdságot és rugalmasságot biztosítanak. Emellett hatékonyan csillapítja az alacsony frekvenciájú elektromágneses zajokat. A szalagolt árnyékolás keskeny vezetőképes szalagok spirális feltekerésével készül, ami jó fedést és rugalmasságot eredményez. A fóliázott árnyékolás vékony vezetőképes fóliából áll, amelyet gyakran egy nem vezetőképes hordozórétegre kasíroznak. Ez a típusú árnyékolás különösen hatékony a magas frekvenciájú zajok csillapításában.
Gyakran előfordul, hogy az árnyékolt tápkábelek kombinált árnyékolással rendelkeznek, amely magában foglal egy fonott réteget és egy fóliázott réteget is. Ez a kombináció a legjobb tulajdonságokat egyesíti, biztosítva a széles frekvenciasávban történő hatékony zajszűrést és a jó mechanikai védelmet.
Az árnyékoló réteg mellett az árnyékolt tápkábelek általában tartalmaznak egy belső szigetelő réteget, amely elválasztja a vezetőket egymástól és az árnyékolástól. A külső köpeny pedig mechanikai védelmet nyújt a kábel teljes szerkezetének a környezeti hatásokkal szemben. A felhasznált anyagok minősége és a köpeny vastagsága jelentősen befolyásolhatja a kábel tartósságát és ellenállóságát a kopással, a vegyszerekkel és az extrém hőmérsékleti viszonyokkal szemben.
Fontos megemlíteni a földelés szerepét is az árnyékolt tápkábelek esetében. Az árnyékoló réteget megfelelően földelni kell ahhoz, hogy hatékonyan el tudja vezetni a felfogott elektromágneses zajokat a föld felé. A nem megfelelő földelés csökkentheti az árnyékolás hatékonyságát, sőt, akár zajforrássá is válhat.
Az Árnyékolt Tápkábelek Különböző Típusai és Jellemzőik
Az árnyékolt tápkábelek széles választékban állnak rendelkezésre, hogy megfeleljenek a különböző alkalmazási területek speciális igényeinek. A kábelek típusai eltérhetnek az árnyékolás módjában, a vezetőanyagban, a szigetelőanyagban, a külső köpeny anyagában és a névleges feszültségben.
Az árnyékolás módja szerint megkülönböztethetünk fonott árnyékolású, szalagolt árnyékolású és fóliázott árnyékolású kábeleket, valamint ezek kombinációit. A fonott árnyékolás kiválóan alkalmas alacsony frekvenciájú zajok csillapítására és jó mechanikai védelmet nyújt. A szalagolt árnyékolás jó fedést biztosít és rugalmas, míg a fóliázott árnyékolás a magas frekvenciájú zajok ellen hatékonyabb.
A vezetőanyag általában réz vagy alumínium. A réz kiváló elektromos vezetőképességgel rendelkezik, de drágább az alumíniumnál. Az alumínium könnyebb és olcsóbb, de a vezetőképessége alacsonyabb. Az alkalmazási terület követelményei határozzák meg, hogy melyik anyag a legmegfelelőbb.
A szigetelőanyagok széles skálán mozoghatnak, beleértve a PVC-t, a polietilént (PE), a keresztkötött polietilént (XLPE) és a szilikont. Mindegyik anyagnak megvannak a maga előnyei és hátrányai a hőállóság, a rugalmasság, a kopásállóság és a vegyszerállóság tekintetében.
A külső köpeny anyaga szintén fontos szerepet játszik a kábel tartósságában és a környezeti hatásokkal szembeni ellenállóságában. A leggyakrabban használt anyagok közé tartozik a PVC, a poliuretán (PUR) és a neoprén. A PUR kiváló kopásállósággal és rugalmassággal rendelkezik, míg a neoprén jó olaj- és vegyszerállóságot biztosít.
A névleges feszültség azt a maximális feszültséget jelöli, amelyen a kábel biztonságosan üzemeltethető. A megfelelő névleges feszültségű kábel kiválasztása elengedhetetlen a biztonságos és megbízható működéshez.
Speciális alkalmazásokhoz léteznek olyan árnyékolt tápkábelek is, amelyek további tulajdonságokkal rendelkeznek. Ilyenek például a halogénmentes kábelek, amelyek tűz esetén nem bocsátanak ki mérgező gázokat, vagy a lángálló kábelek, amelyek megakadályozzák a tűz terjedését. Léteznek továbbá hajlékony árnyékolt kábelek dinamikus alkalmazásokhoz, valamint nagy teherbírású árnyékolt kábelek ipari felhasználásra.
Az Árnyékolt Tápkábelek Leggyakoribb Alkalmazási Területei
Az árnyékolt tápkábelek sokoldalúságuknak köszönhetően számos iparágban és alkalmazási területen megtalálhatók. Ahol a megbízható és zavarmentes energiaellátás kritikus fontosságú, ott az árnyékolt kábelek nyújtják a legjobb megoldást.
Az iparban az árnyékolt tápkábeleket széles körben használják a motorok, a szivattyúk, a vezérlőrendszerek és az automatizálási berendezések tápellátására. A nagy teljesítményű gépek és a komplex elektronikus rendszerek zavartalan működése elengedhetetlen a termelékenység és a biztonság szempontjából. Az árnyékolás megakadályozza az elektromágneses interferenciát, amely a szenzorok és a vezérlőegységek hibás működéséhez vezethet.
Az orvosi technológiában az árnyékolt tápkábelek létfontosságú szerepet játszanak a diagnosztikai és terápiás berendezések megbízható működésében. Az MRI-gépek, a röntgengépek, az ultrahangos készülékek és a különböző monitorozó rendszerek rendkívül érzékenyek az elektromágneses zajokra. Az árnyékolt kábelek biztosítják a tiszta energiaellátást, ami elengedhetetlen a pontos diagnózisokhoz és a hatékony kezelésekhez.
A hang- és képtechnikában az árnyékolt tápkábelek javítják a jelátvitel minőségét és csökkentik a zajt. A stúdiókban, a koncerttermekben és a csúcskategóriás házimozi rendszerekben a tiszta és zavarmentes hang- és képminőség elengedhetetlen a tökéletes élményhez. Az árnyékolás megakadályozza a brummogást, a sistergést és más nem kívánt zajokat.
A számítástechnikában és a telekommunikációban az árnyékolt tápkábelek biztosítják a szerverek, a hálózati eszközök és a kommunikációs berendezések stabil energiaellátását. Az adatközpontokban és a távközlési központokban a megbízható működés kritikus fontosságú az adatvesztés és a szolgáltatáskimaradás elkerülése érdekében.
A háztartásokban is egyre gyakrabban alkalmaznak árnyékolt tápkábeleket, különösen az érzékeny elektronikai eszközök, például a számítógépek, a televíziók és a hifi-berendezések esetében. Bár a háztartási környezetben általában alacsonyabb az elektromágneses zajszint, az árnyékolás itt is hozzájárulhat a jobb kép- és hangminőséghez, valamint a berendezések hosszabb élettartamához.
Végül, de nem utolsósorban, az árnyékolt tápkábelek fontos szerepet játszanak a megújuló energiaforrások területén is. A napelemrendszerek és a szélturbinák által termelt energia hatékony és biztonságos továbbításához megbízható kábelekre van szükség, amelyek ellenállnak a környezeti hatásoknak és minimalizálják az energiaveszteséget.
Hogyan Válasszuk ki a Megfelelő Árnyékolt Tápkábelt?
A megfelelő árnyékolt tápkábel kiválasztása kulcsfontosságú a rendszer megbízható és biztonságos működéséhez. Számos tényezőt kell figyelembe venni a döntés során, beleértve az alkalmazási területet, a környezeti feltételeket, az elektromos követelményeket és a költségvetést.
Először is, tisztában kell lennünk az alkalmazási terület speciális igényeivel. Ipari környezetben például robusztusabb és ellenállóbb kábelekre lehet szükség, míg egy audiofil rendszerhez a zajszűrés hatékonysága lehet a legfontosabb szempont. Az alkalmazás határozza meg a szükséges árnyékolás típusát, a vezetőanyagot, a szigetelőanyagot és a külső köpeny anyagát.
A környezeti feltételek szintén jelentős szerepet játszanak a kábel kiválasztásában. Figyelembe kell venni a hőmérsékleti tartományt, a páratartalmat, a vegyi anyagok jelenlétét, a mechanikai igénybevételt (pl. hajlítás, kopás) és az UV-sugárzást. Olyan kábelt kell választani, amely képes ellenállni az adott környezeti hatásoknak és hosszú távon megbízhatóan működik.
Az elektromos követelmények közé tartozik a névleges feszültség, az áramterhelhetőség és a vezetők keresztmetszete. A kábelnek képesnek kell lennie a szükséges áram biztonságos vezetésére anélkül, hogy túlmelegedne. A nem megfelelő keresztmetszetű kábel túlterheléshez és tűzveszélyhez vezethet.
Az árnyékolás hatékonysága egy másik fontos szempont. A különböző típusú árnyékolások eltérő hatékonysággal csillapítják a különböző frekvenciájú zajokat.
