Miért elengedhetetlen az árnyékolt kábel szakszerű bekötése?
Az árnyékolt kábelek kulcsfontosságú szerepet töltenek be számos elektronikai rendszerben. Fő feladatuk, hogy megvédjék a jelátvitelt a külső elektromágneses zavaroktól, valamint megakadályozzák a kábel által kibocsátott zavarok terjedését. Egy helytelenül bekötött árnyékolt kábel nem csak a rendszer megbízhatatlan működéséhez vezethet, hanem komoly biztonsági kockázatot is jelenthet.
Ebben a kimerítő útmutatóban lépésről lépésre végigvezetjük Önt az árnyékolt kábelek biztonságos és hatékony bekötésének folyamatán. Megismerheti a szükséges eszközöket, a különböző bekötési módszereket és a legfontosabb szabályokat, amelyek betartásával garantálhatja a tökéletes eredményt.
Az árnyékolt kábelek alapvető felépítése és működése
Ahhoz, hogy teljes mértékben megértsük az árnyékolt kábelek bekötésének fontosságát, érdemes tisztában lennünk azok felépítésével. Egy tipikus árnyékolt kábel a következő rétegekből áll:
- A belső vezetők: Ezek felelősek a tényleges jel vagy áram továbbításáért. Általában rézből vagy más jó vezető anyagból készülnek.
- A szigetelés: Ez a réteg szigeteli a belső vezetőket egymástól és a külső környezettől, megakadályozva a rövidzárlatot és az áramütést.
- Az árnyékolás: Ez egy vezető réteg, amely a szigetelés körül helyezkedik el. Lehet fonott rézhuzal, alumínium fólia vagy mindkettő kombinációja. Az árnyékolás feladata az elektromágneses zavarok leárnyékolása.
- A külső köpeny: Ez a legkülső réteg, amely védelmet nyújt a kábelnek a mechanikai sérülésekkel, nedvességgel és egyéb környezeti hatásokkal szemben.
Az árnyékolás úgy működik, hogy elnyeli és elvezeti a külső elektromágneses teret, megakadályozva, hogy az befolyásolja a belső vezetőkben áramló jelet. A hatékony árnyékolás érdekében az árnyékolást megfelelően földelni kell.
A sikeres bekötéshez szükséges nélkülözhetetlen eszközök
Az árnyékolt kábel precíz bekötéséhez a következő alapvető eszközökre lesz szüksége:
- Kábelvágó vagy blankoló fogó: A kábel külső köpenyének és a belső vezetékek szigetelésének sérülésmentes eltávolításához.
- Csípőfogó: A felesleges vezetékvégek levágásához.
- Csavarhúzók: A csatlakozók rögzítéséhez. A csavarhúzó típusa a használt csatlakozótól függ.
- Forrasztópáka és ón (opcionális): Bizonyos típusú csatlakozásokhoz szükséges lehet a forrasztás a biztos és tartós kapcsolat érdekében.
- Multiméter: A folytonosság és a zárlat ellenőrzéséhez a bekötés után.
- Érvéghüvely krimpelő fogó és érvéghüvelyek (ajánlott): A sodrott vezetékek biztonságos és megbízható csatlakoztatásához sorkapcsokba.
- Földelő vezeték és csatlakozók: Az árnyékolás megfelelő földeléséhez.
Győződjön meg róla, hogy az eszközei jó minőségűek és megfelelőek az elvégzendő feladathoz.
Lépésről lépésre: Az árnyékolt kábel professzionális bekötése
1. A kábel előkészítése
Először óvatosan távolítsa el a kábel külső köpenyét a kívánt hosszon. Ügyeljen arra, hogy ne sértse meg az árnyékolást és a belső vezetékek szigetelését. Ezt követően hajtsa hátra vagy csavarja össze az árnyékolást.
2. A belső vezetékek szigetelésének eltávolítása
A blankoló fogó segítségével távolítsa el a belső vezetékek szigetelését a kívánt hosszon. Ügyeljen a megfelelő hosszra, hogy a vezetékek biztonságosan rögzíthetők legyenek a csatlakozóban.

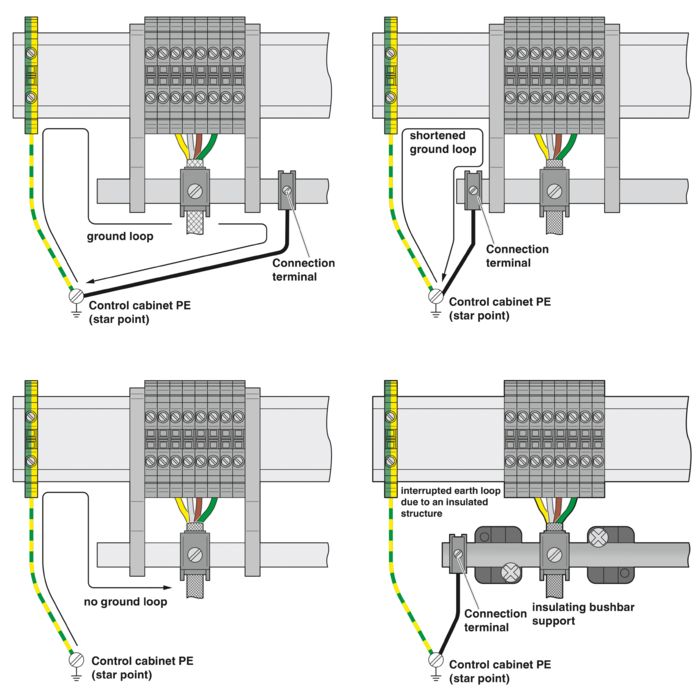

3. Az árnyékolás földelése
Ez a lépés kritikus fontosságú az árnyékolás hatékony működéséhez. Az árnyékolást megbízhatóan kell földelni. Erre többféle módszer létezik:
- Földelő bilincs használata: Az árnyékolást egy földelő bilincs segítségével rögzítse a földelő ponthoz.
- Pigtail módszer: Az árnyékolásból egy rövid vezetéket (pigtail) képezzen, és ezt a vezetéket csatlakoztassa a földelő ponthoz.
- Csatlakozóba integrált földelés: Egyes speciális csatlakozók rendelkeznek beépített földelő csatlakozási ponttal az árnyékolás számára.
A jó minőségű földelő kapcsolat elengedhetetlen a zavarvédelem szempontjából.
4. A belső vezetékek csatlakoztatása
A belső vezetékeket a megfelelő csatlakozókhoz vagy sorkapcsokhoz csatlakoztassa. Ügyeljen a helyes polaritásra és a biztos rögzítésre. Sodrott vezetékek esetén ajánlott érvéghüvelyek használata a megbízható kontaktus érdekében.
5. A csatlakozás ellenőrzése
A bekötés befejezése után alaposan ellenőrizze a csatlakozásokat. Győződjön meg róla, hogy nincsenek laza vezetékek, rövidzárlat vagy hibás kötések. Egy multiméter segítségével ellenőrizheti a folytonosságot és a szigetelési ellenállást.
6. A kábel rögzítése és védelme
Szükség esetén rögzítse a kábelt kábelkötegelőkkel vagy más rögzítőelemekkel, hogy megakadályozza a véletlen kihúzást vagy sérülést. Ügyeljen arra, hogy a kábel ne legyen megtörve vagy túlzottan meghajlítva.
Gyakori hibák és azok elkerülése
Az árnyékolt kábelek bekötése során gyakran előforduló hibák a következők:
- Helytelen vagy hiányzó földelés: Ez a leggyakoribb hiba, amely jelentősen csökkenti az árnyékolás hatékonyságát.
- Az árnyékolás megsértése: A külső köpeny eltávolításakor vagy a bekötés során az árnyékolás megsérülhet, ami rontja a zavarvédelmi képességét.
- Laza vagy rossz minőségű csatlakozások: A nem megfelelően rögzített vezetékek megszakadhatnak vagy kontaktproblémákat okozhatnak.
- Nem megfelelő eszközök használata: A nem megfelelő vagy rossz minőségű eszközök használata pontatlan és hibás bekötéshez vezethet.
- A belső vezetékek szigetelésének megsértése: Ez rövidzárlatot okozhat.
Ezen hibák elkerülése érdekében mindig gondosan járjon el, használjon megfelelő eszközöket és tartsa be a helyes bekötési eljárásokat.
Összefoglalás: A biztonságos és hatékony bekötés kulcsa
Az árnyékolt kábelek szakszerű bekötése nélkülözhetetlen a megbízható és zavarmentes működéshez. A pontos előkészítés, a helyes földelés és a biztos csatlakozások garantálják a optimális teljesítményt és a maximális biztonságot. Ne feledje, a minőségi munka hosszú távon megtérül!
