Mi az az 1 Éres Árnyékolt Kábel és Mire Használjuk?
Az 1 eres árnyékolt kábel egyetlen vezetőérrel rendelkező elektromos vezeték, amelyet egy vagy több réteg árnyékolás vesz körül. Az árnyékolás célja, hogy megvédje a belső vezetőeret a külső elektromágneses interferenciától (EMI) és rádiófrekvenciás interferenciától (RFI), valamint csökkentse a kábel által kisugárzott elektromágneses zajt. Ezáltal biztosítja a tiszta és megbízható jelátvitelt olyan érzékeny alkalmazásokban, ahol a zaj komoly problémákat okozhat.
Felhasználási területei rendkívül széleskörűek. Megtalálható az audiotechnikában, ahol a mikrofonjelek, hangszórókábelek és hangszerkábelek esetében a zajmentes átvitel elengedhetetlen a kiváló hangminőség érdekében. Az orvosi elektronikában a diagnosztikai és terápiás eszközök precíz működéséhez elengedhetetlen az interferencia minimalizálása. Az ipari automatizálásban a szenzorok, jeladók és vezérlőegységek közötti kommunikáció során a megbízható adatátvitel kritikus fontosságú a folyamatok zavartalan működéséhez. A méréstechnikában a pontos mérési eredmények eléréséhez a külső zajok kizárása alapvető követelmény. Végül, de nem utolsósorban, a telekommunikációban és az adatátviteli rendszerekben is kiemelt szerepe van az árnyékolt kábeleknek a jelintegritás megőrzésében.

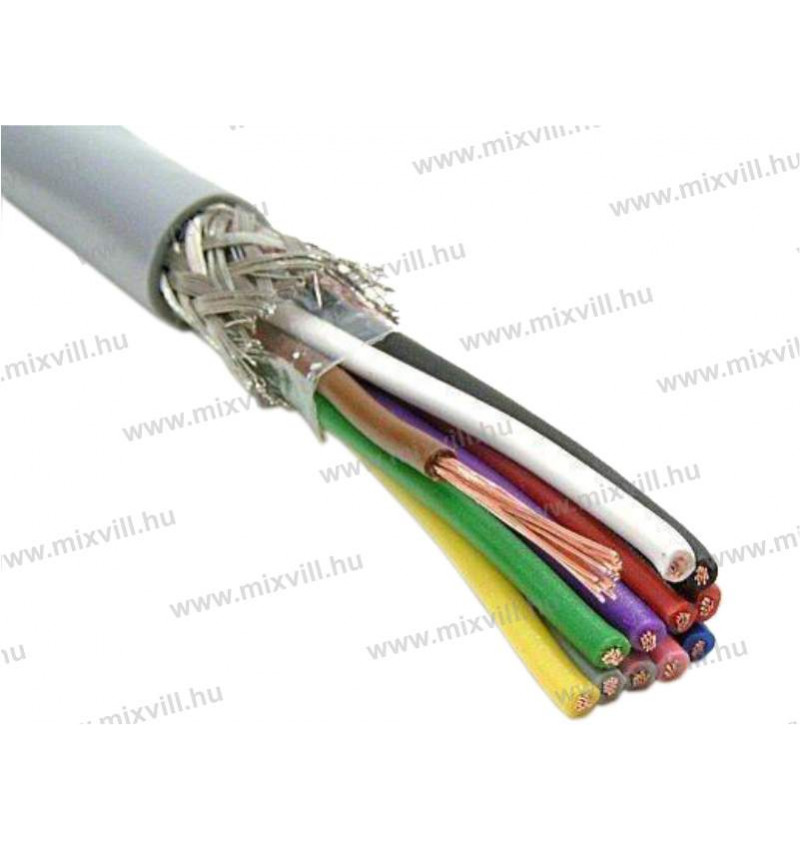

Az 1 Éres Árnyékolt Kábel Felépítése és Működési Elve
Egy tipikus 1 eres árnyékolt kábel több alapvető komponensből áll össze, amelyek együttesen biztosítják a hatékony árnyékolást és a megbízható jelátvitelt.
A Központi Vezetőér
A kábel központi vezetőere általában kiváló vezetőképességű anyagból, leggyakrabban rézből vagy ónozott rézből készül. A réz kiváló elektromos vezetőképességgel rendelkezik, míg az ónozott réz korrózióállósága jobb, így hosszabb élettartamot biztosít nedvesebb vagy agresszívabb környezetben. A vezetőér lehet tömör (szilárd) vagy sodrott (több vékony szálból álló). A tömör vezetőér alacsonyabb ellenállást és jobb jelintegritást biztosít fix telepítésekhez, míg a sodrott vezetőér rugalmasabb és jobban bírja a hajlítgatást, ezért mozgó alkatrészekhez vagy gyakori mozgatást igénylő alkalmazásokhoz ideális.
A Szigetelés
A központi vezetőeret egy szigetelőanyag veszi körül, amely megakadályozza a rövidzárlatot és biztosítja az elektromos biztonságot. A leggyakrabban használt szigetelőanyagok közé tartozik a PVC (polivinil-klorid), a PE (polietilén) és a PTFE (teflon). A PVC jó mechanikai és elektromos tulajdonságokkal rendelkezik, emellett költséghatékony. A PE alacsony dielektromos állandóval rendelkezik, ami kedvező a nagyfrekvenciás alkalmazásokhoz. A PTFE kiváló hő- és vegyszerállósággal bír, így extrém körülmények között is alkalmazható.
Az Árnyékolás
Az árnyékolás a kábel legfontosabb eleme a külső elektromágneses zavarok elleni védelem szempontjából. Többféle árnyékolási technika létezik, amelyeket önállóan vagy kombinálva alkalmaznak:
Fólia Árnyékolás
A fólia árnyékolás általában egy vékony alumínium vagy réz fóliából áll, amelyet egy műanyag hordozóra kasíroznak. Ez a típusú árnyékolás kiválóan alkalmas a magas frekvenciájú elektromágneses mezők hatékony elnyelésére. Gyakran alkalmazzák audio- és adatkábelekben, ahol a jel tisztasága kritikus fontosságú.
Fonott Árnyékolás
A fonott árnyékolás vékony réz vagy ónozott réz szálak sűrűn szőtt hálójából áll. Ez a típusú árnyékolás nemcsak az elektromágneses zavarok ellen nyújt védelmet, hanem mechanikai szilárdságot és rugalmasságot is biztosít a kábel számára. A fonott árnyékolás hatékonyságát a szövés sűrűsége határozza meg; minél sűrűbb a szövés, annál jobb az árnyékolási hatásfok.
Kombinált Árnyékolás
Bizonyos alkalmazásokban a legjobb eredmény elérése érdekében a fólia és a fonott árnyékolást kombinálják. A fólia hatékonyan blokkolja a magas frekvenciájú zajokat, míg a fonott árnyékolás jobb mechanikai védelmet és alacsonyabb impedanciájú földelési utat biztosít.
A Külső Köpeny
A kábel legkülső rétege a külső köpeny, amely védelmet nyújt a mechanikai sérülésekkel (pl. kopás, vágás, ütés), a nedvességgel, a vegyszerekkel és az UV-sugárzással szemben. A külső köpeny anyaga általában PVC, PUR (poliuretán) vagy LSZH (alacsony füstkibocsátású, halogénmentes). A PVC jó kopásállósággal és rugalmassággal rendelkezik, a PUR kiváló mechanikai szilárdságot és vegyszerállóságot biztosít, míg az LSZH anyagok tűz esetén kevésbé bocsátanak ki füstöt és mérgező gázokat, ezért középületekben és zárt terekben előnyösek.
Az 1 Éres Árnyékolt Kábel Legfontosabb Műszaki Paraméterei
Az 1 eres árnyékolt kábel kiválasztásakor számos műszaki paramétert kell figyelembe venni annak érdekében, hogy a kábel megfeleljen az adott alkalmazás követelményeinek.
Vezetőér Anyaga és Keresztmetszete
A vezetőér anyaga (általában réz vagy ónozott réz) befolyásolja a kábel vezetőképességét és korrózióállóságát. A vezetőér keresztmetszete (mértékegysége általában mm²) meghatározza a kábel áramterhelhetőségét. Nagyobb keresztmetszetű kábel nagyobb áramot képes veszteség nélkül szállítani. A megfelelő keresztmetszet kiválasztása elengedhetetlen a túlmelegedés és a tűzveszély elkerülése érdekében.
Szigetelési Ellenállás
A szigetelési ellenállás azt mutatja meg, hogy a szigetelőanyag mennyire képes megakadályozni az áram szivárgását a vezetőér és az árnyékolás vagy a környezet között. Magas szigetelési ellenállású kábel biztosítja a biztonságos és hatékony energia- vagy jelátvitelt.
Impedancia
Az impedancia egy váltakozó áramú áramkör komplex ellenállása, amely magában foglalja az ohmos ellenállást és a reaktanciát (induktív és kapacitív). Az árnyékolt kábelek esetében az impedancia különösen fontos a nagyfrekvenciás jelátvitel szempontjából. A jel forrásának és a kábel impedanciájának illeszkednie kell az optimális jelátvitel és a reflexiók minimalizálása érdekében. Például a koaxiális kábelek tipikus impedanciája 50 ohm vagy 75 ohm.
Kapacitás
A kapacitás a kábel két vezetője (a központi ér és az árnyékolás) közötti elektromos töltés tárolási képességét jelenti. A magasabb kapacitású kábelek nagyobb mértékben befolyásolhatják a jel frekvenciafüggő viselkedését, különösen hosszú kábelek esetén. Az alacsonyabb kapacitás előnyös a nagysebességű adatátvitelhez.
Árnyékolási Hatékonyság
Az árnyékolási hatékonyság (mértékegysége általában dB) azt mutatja meg, hogy az árnyékolás mennyire képes csillapítani a külső elektromágneses zavarokat. Magasabb dB érték jobb árnyékolást jelent. Az árnyékolási hatékonyság függ az árnyékolás típusától (fólia, fonott, kombinált), a fedettség mértékétől (fonott árnyékolás esetén) és a frekvenciától.
Maximális Feszültség és Áram
A kábel maximális üzemi feszültsége és árama azok a határértékek, amelyeken a kábel biztonságosan üzemeltethető. Ezeket az értékeket soha nem szabad túllépni a kábel károsodásának és a balesetek elkerülése érdekében.
Hőmérséklet Tartomány
A hőmérséklet tartomány azt a hőmérséklet-intervallumot jelöli, amelyen belül a kábel megőrzi specifikációit és biztonságosan üzemeltethető. A környezeti hőmérséklet és a kábelen átfolyó áram által generált hő egyaránt befolyásolhatja a kábel teljesítményét és élettartamát.
Rugalmasság és Hajlítási Sugár
A kábel rugalmassága és minimális hajlítási sugara fontos szempont a telepítés és a használat során. A kisebb hajlítási sugár lehetővé teszi a kábel szűkebb helyeken történő elvezetését anélkül, hogy a vezetőér vagy az árnyékolás megsérülne.
Kémiai és Környezeti Hatásokkal Szembeni Ellenállás
Bizonyos alkalmazásokban fontos, hogy a kábel ellenálló legyen a vegyszerekkel, az olajokkal, az UV-sugárzással és a nedvességgel szemben. A külső köpeny anyaga határozza meg a kábel ezen tulajdonságait.
Szabványok és Tanúsítványok
A kábeleknek meg kell felelniük a különböző nemzetközi és nemzeti szabványoknak (pl. IEC, DIN, UL). A tanúsítványok (pl. CE, RoHS) igazolják, hogy a kábel megfelel az adott szabványok követelményeinek a biztonság, a minőség és a környezetvédelem szempontjából.
Az 1 Éres Árnyékolt Kábel Típusai és Alkalmazási Területei Részletesen
Az 1 eres árnyékolt kábelek széles választéka létezik, amelyek különböző felépítéssel és tulajdonságokkal rendelkeznek, hogy megfeleljenek a különféle alkalmazási területek speciális igényeinek.
Audió Kábelek
Az audió kábelek célja a tiszta és zajmentes hangjelátvitel. Mikrofonkábelek, hangszerkábelek és hangszórókábelek gyakran használnak 1 eres árnyékolt kialakítást. A mikrofonkábelek esetében az árnyékolás különösen fontos a gyenge mikrofonjelek védelme érdekében a külső zajoktól. A hangszerkábeleknek rugalmasnak kell lenniük és bírniuk kell a gyakori mozgatást. A hangszórókábeleknél a vezetőér keresztmetszete a fontos a megfelelő teljesítményátvitelhez, de az árnyékolás itt is segíthet a brumm és egyéb zajok csökkentésében.
Koaxiális Kábelek
A koaxiális kábelek egy speciális típusú 1 eres árnyékolt kábel, amelyet rádiófrekvenciás (RF) jelek átvitelére terveztek. Felépítésük koncentrikus: egy központi vezetőér, amelyet egy szigetelőréteg vesz körül, majd egy cső alakú vezető (az árnyékolás), és végül egy külső köpeny. Az árnyékolás itt nemcsak a külső zajok ellen véd, hanem a belső jel kisugárzását is megakadályozza, valamint meghatározza a kábel jellemző impedanciáját (általában 50 vagy 75 ohm). A koaxiális kábeleket széles körben használják antenna csatlakoztatására, televíziós jelátvitelre, számítóg
