Áramváltók Mérése: A Részletes Útmutató a Precíz Áramméréshez
Az áramváltók kulcsfontosságú szerepet játszanak az elektromos rendszerek biztonságos és pontos működésében. Lehetővé teszik a nagy áramok mérését anélkül, hogy a mérőműszert közvetlenül a nagy áramkörbe kellene beiktatni. Ez nemcsak a kezelők biztonságát növeli, hanem a mérőműszerek élettartamát is meghosszabbítja. Ebben a részletes útmutatóban mélyrehatóan megvizsgáljuk az áramváltók mérésének különböző módszereit, a szükséges eszközöket, a lehetséges hibákat és azok elhárítását, valamint a kalibrálás fontosságát.
Az Áramváltók Működési Elve és Típusai
Mielőtt belemerülnénk az áramváltók mérésének technikáiba, elengedhetetlen megérteni azok működési elvét és a leggyakrabban használt típusokat. Az áramváltók induktív elven működnek, ahol a primer oldalon folyó áram mágneses teret hoz létre, amely a szekunder oldali tekercsben arányos áramot indukál. Az áramváltó áttétele határozza meg a primer és szekunder áramok közötti arányt. Például egy 100/5 A-es áramváltó azt jelenti, hogy ha a primer oldalon 100 A áram folyik, a szekunder oldalon 5 A áram mérhető.
Induktív Áramváltók
Az induktív áramváltók a legelterjedtebb típusok. Vasmaggal rendelkeznek, amely koncentrálja a mágneses teret és növeli a hatékonyságot. Két fő típusuk létezik:
Tekercselt Áramváltók
A tekercselt áramváltókban a primer áramvezető egy vagy több menetet képez a vasmagon. A szekunder oldalon több menet található, és az áttétel a primer és szekunder menetszámok arányával fordítottan arányos.
Sínre Szerelhető Áramváltók
A sínre szerelhető áramváltók (más néven hasított magos áramváltók) lehetővé teszik az árammérést anélkül, hogy az áramkört meg kellene szakítani. A magjuk szétnyitható, így a mérni kívánt áramvezető köré illeszthetők.
Egyéb Árammérési Módszerek
Bár az induktív áramváltók a leggyakoribbak nagy áramok mérésére, léteznek más módszerek is, amelyek speciális alkalmazásokhoz ideálisak:
Sönt Ellenállások
A sönt ellenállások kis értékű, precíziós ellenállások, amelyeken az átfolyó áram hatására kis feszültség esik. Ez a feszültség mérhető, és Ohm törvényének segítségével az áramérték meghatározható. Sönt ellenállásokat általában kisebb áramok mérésére használnak.
Hall-effektus Szenzorok
A Hall-effektus szenzorok a mágneses tér hatására az áramvezetőben mozgó töltött részecskékre ható Lorentz-erőt használják ki. Ezek a szenzorok érintésmentes mérést tesznek lehetővé, és AC és DC áram mérésére is alkalmasak.
Rogowski Tekercsek
A Rogowski tekercsek légmagos tekercsek, amelyek a változó áram által keltett változó mágneses teret érzékelik. A kimeneti jel a mért áram időbeli deriváltjával arányos, ezért integrálni kell az áramérték meghatározásához. Nagyfrekvenciás AC áramok mérésére ideálisak.
Az Áramváltók Mérésének Fontossága
Az áramváltók mérése több szempontból is kritikus fontosságú:
- Pontosság: A pontos árammérés elengedhetetlen a megfelelő vezérléshez, szabályozáshoz és a rendszer hatékony működéséhez.
- Biztonság: Az áramváltók lehetővé teszik a nagy áramok biztonságos mérését, elkerülve a közvetlen érintkezést a veszélyes feszültséggel.
- Hibaelhárítás: A mérési adatok segítenek az elektromos rendszerekben fellépő hibák azonosításában és elhárításában.
- Energiafelügyelet: Az árammérés alapvető a fogyasztás monitorozásához és az energiahatékonyság optimalizálásához.
- Védelem: Az áramváltók jelei felhasználhatók védelmi relék működtetésére, amelyek túláram vagy zárlat esetén lekapcsolják a rendszert.

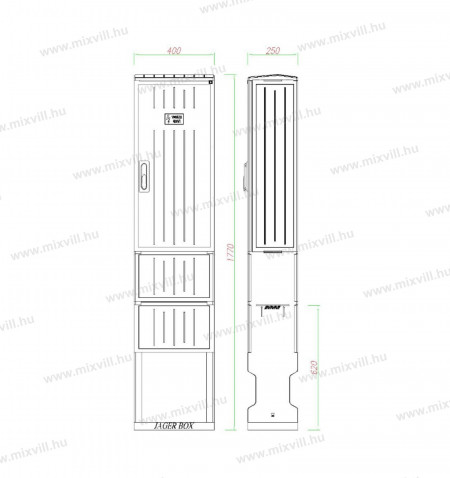

Az Áramváltók Mérésének Módszerei
Az áramváltók mérésére többféle módszer létezik, attól függően, hogy mit szeretnénk mérni (primer vagy szekunder áram, áttétel, terhelés stb.) és milyen eszközök állnak rendelkezésünkre.

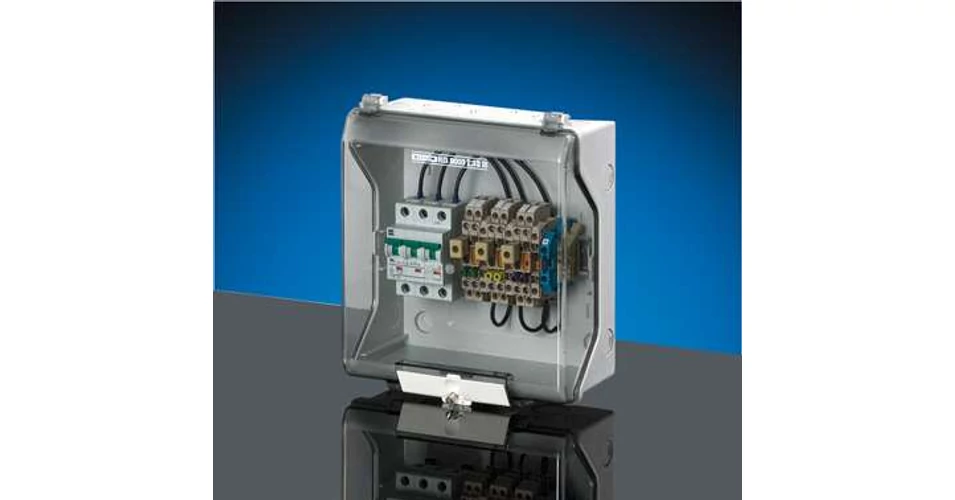

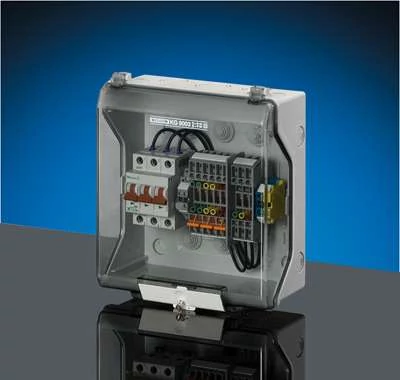

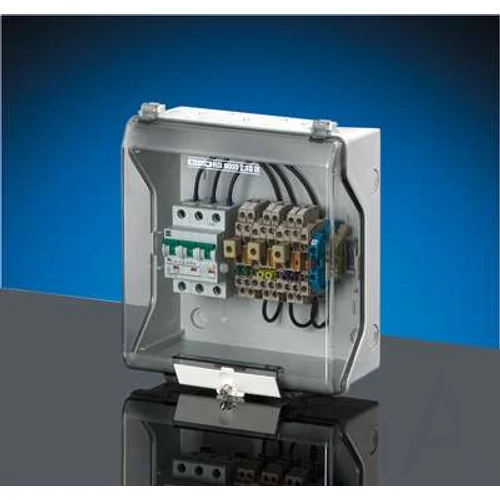

A Szekunder Áram Mérése
A leggyakoribb mérés az áramváltó szekunder oldalán folyó áram mérése. Ehhez egy megfelelő tartományú ampermérőt (árammérő fogót vagy sorosan kötött multimétert) használunk. Fontos, hogy a mérőműszer megfeleljen a várható áramtartománynak és a mérési pontosság követelményeinek.
Ampermérő Fogó Használata
Az ampermérő fogó különösen kényelmes AC áram mérésére, mivel nem szükséges megszakítani az áramkört. A fogót egyszerűen rá kell csíptetni a mérendő vezetékre. Ügyeljünk arra, hogy csak egy vezetéket fogjunk át a fogóval, különben a mágneses terek kioltják egymást, és hibás eredményt kapunk.
Multiméter Használata

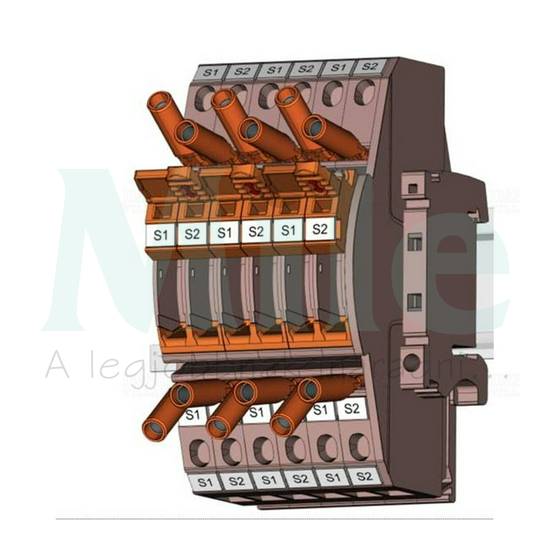

DC vagy pontosabb AC áramméréshez a multimétert sorosan kell kötni a szekunder áramkörbe. Ehhez a kört rövid időre meg kell szakítani. Győződjünk meg róla, hogy a multiméter a megfelelő árammérési tartományban van, és a polaritás helyes (DC mérés esetén).
A Primer Áram Becslése a Szekunder Áramból
Ha a szekunder áramot megmértük, a primer áram értéke az áramváltó névleges áttételének ismeretében kiszámítható:
I\_\{primer\} \= I\_\{szekunder\} \\times \\frac\{N\_\{primer\}\}\{N\_\{szekunder\}\} \= I\_\{szekunder\} \\times \\text\{áttétel\}
ahol \(I_{primer}\) a primer áram, \(I_{szekunder}\) a szekunder áram, \(N_{primer}\) a primer oldali menetszám, \(N_{szekunder}\) a szekunder oldali menetszám, és az áttétel a primer és szekunder névleges áramok hányadosa.
Az Áramváltó Áttételének Ellenőrzése
Az áramváltó áttételének ellenőrzése fontos lehet, különösen ha kétség merül fel a névleges adatok helyességével kapcsolatban. Ehhez a primer oldalon ismert áramot kell átfolyatni, és meg kell mérni a szekunder oldalon keletkező áramot. Az áttétel a primer és szekunder áramok hányadosa.
Az Áramváltó Terhelésének Mérése
Az áramváltó terhelése (burden) a szekunder áramkörbe kötött impedancia. A névleges terhelést VA-ban (voltamper) vagy ohomban adják meg. A nem megfelelő terhelés befolyásolhatja az áramváltó pontosságát. A terhelés méréséhez a szekunder oldalon lévő összes fogyasztó (mérőműszerek, relék stb.) impedanciáját kell figyelembe venni. Gyakorlatban gyakran a feszültségesést mérik a szekunder oldalon ismert terhelés mellett, és ebből számítják a terhelést.
Szükséges Eszközök az Áramváltók Méréséhez
Az áramváltók méréséhez különböző mérőműszerekre és eszközökre lehet szükség:
- Ampermérő fogó: AC áram érintésmentes méréséhez.
- Multiméter: AC és DC áram, feszültség és ellenállás méréséhez.
- Kalibrátor: Precíz áramforrás az áramváltók kalibrálásához és teszteléséhez.
- Oszcilloszkóp: Váltakozó áramú jelek időbeli lefolyásának vizsgálatához és a jelalak torzulásának megfigyeléséhez.
- Terhelő ellenállások: Ismert terhelés biztosításához az áramváltó teszteléséhez.
- Csatlakozókábelek és mérővezetékek: A mérőműszerek csatlakoztatásához.
- Személyi védőfelszerelés (PPE): A biztonságos munkavégzéshez (védőszemüveg, kesztyű stb.).
Az Áramváltók Mérésének Lépései
Az áramváltók mérése általában a következő lépéseket foglalja magában:
- Biztonsági előírások betartása: Mielőtt bármilyen mérésbe kezdenénk, győződjünk meg róla, hogy a munkaterület biztonságos, és viseljük a megfelelő védőfelszerelést. Ismerjük az elektromos rendszerekkel kapcsolatos biztonsági előírásokat.
- A mérendő áramváltó azonosítása: Győződjünk meg arról, hogy a megfelelő áramváltót mérjük. Ellenőrizzük a névleges adatait (áttétel, terhelés).
- A megfelelő mérőműszer kiválasztása: Válasszuk ki a mérés típusának és a várható áramtartománynak megfelelő mérőműszert.
- A mérőműszer csatlakoztatása: Csatlakoztassuk a mérőműszert a megfelelő módon (fogóval vagy sorosan a szekunder áramkörbe). Ügyeljünk a helyes polaritásra DC mérés esetén.
- A mérés elvégzése: Olvassuk le a mért értéket a mérőműszerről. Stabil értékre várjunk, mielőtt rögzítenénk az eredményt.
- Az eredmények rögzítése és elemzése: Jegyezzük fel a mért értékeket és a mérési körülményeket. Hasonlítsuk össze az eredményeket a névleges adatokkal vagy a korábbi mérésekkel.
- A mérőműszer leválasztása: A mérés befejezése után biztonságosan válasszuk le a mérőműszert az áramkörről.
Gyakori Hibák és Hibaelhárítás az Áramváltók Mérése Során
Az áramváltók mérése során számos hiba léphet fel, amelyek pontatlan eredményekhez vezethetnek. Néhány gyakori hiba és azok elhárítási módja:
- Helytelen mérési tartomány: Ha a mérőműszer tartománya nem megfelelő a mérendő áramhoz, pontatlan vagy érvénytelen eredményeket kaphatunk. Mindig a várható áramtartományhoz legközelebb eső, de annál nagyobb tartományt válasszuk.
- Rossz csatlakozás: A laza vagy hibás csatlakozások hibás mérési eredményeket okozhatnak. Ellenőrizzük a mérővezetékek és csatlakozók épségét és a megfelelő érintkezést.
- Külső mágneses tér: Erős külső mágneses terek befolyásolhatják az áramváltó és a mérőműszer működését. Próbáljuk meg elkerülni az ilyen környezetet a mérés során.
- Az áramváltó telítése: Ha a primer áram túl nagy a névleges értékhez képest, az áramváltó vasmagja telítődhet, ami torzításhoz és pontatlan méréshez vezethet. Ellenőrizzük, hogy a mért áram nem lépi-e túl a névleges értéket.
- Helytelen terhelés: Az áramváltóhoz kapcsolt terhelésnek meg kell felelnie a névleges terhelésnek. A túl nagy vagy túl kicsi terhelés befolyásolhatja a pontosságot. Ellenőrizzük a terhelés specifikációit.
- Földelési problémák: A helytelen földelés zavarokat okozhat a mérésben. Győződjünk meg a megfelelő földelésről.
- A mérőműszer hibája: Ha a mérőműszer hibásan működik, pontatlan eredményeket fogunk kapni. Rendszeresen ellenőrizzük és kalibráljuk a mérőműszereinket.
- Parazita áramok: Több párhuzamos áramút esetén a mérőfogóval mért érték nem feltétlenül a fő áramkör áramát mutatja. Győződjünk meg arról, hogy csak a vizsgálni kívánt áramvezetőt fogjuk át.
Az Áramváltók Kalibrálásának Fontossága
Az áramváltók kalibrálása elengedhetetlen a mérési pontosság biztosításához. A kalibrálás során egy ismert, precíz áramforrást (kalibrátort) kapcsolunk az áramváltó primer oldalára, és összehasonlítjuk a szekunder oldalon mért áramot a névleges áttétellel számított értékkel. A kalibrálási jegyzőkönyv dokumentálja a mérési eredményeket és a korrekciós tényezőket, ha szükséges.
A Kalibrálás Gyakorisága
A kalibrálás gyakorisága függ az áramváltó alkalmazási területétől, a környezeti feltételektől és a pontossági követelményektől. Kritikus alkalmazásokban (pl. elszámolási mérés) a kalibrálást rendszeresen, akár évente is el kell végezni. Kevésbé kritikus alkalmazásokban a kalibrálási intervallum hosszabb lehet.
