Milyen Vastag Vezeték Kell? A Teljes Útmutató a Tökéletes Keresztmetszet Kiválasztásához
A megfelelő vezeték keresztmetszetének kiválasztása elengedhetetlen a biztonságos és hatékony elektromos rendszerek kialakításához. A nem megfelelő méretű vezetékek túlmelegedhetnek, tűzveszélyt okozhatnak, és jelentős energiaveszteséget eredményezhetnek. Ebben a részletes útmutatóban átfogóan tárgyaljuk a vezeték méretezésének legfontosabb szempontjait, hogy Ön magabiztosan választhassa ki az adott alkalmazáshoz leginkább megfelelő elektromos vezetéket.
A Vezeték Keresztmetszetének Fontossága és a Biztonsági Szempontok
A vezeték vastagsága, vagyis a keresztmetszete, közvetlenül befolyásolja annak áramvezető képességét és terhelhetőségét. Egy túl vékony vezeték nem képes biztonságosan elviselni a rajta átfolyó áramerősséget, ami a vezeték túlmelegedéséhez, a szigetelés károsodásához, és végső soron akár tűzhöz is vezethet. Ezzel szemben egy indokolatlanul vastag vezeték felesleges költséget jelenthet anélkül, hogy jelentős előnyt biztosítana. A helyes vezetékválasztás tehát nem csupán a rendszer hatékony működésének, hanem az Ön és környezetének biztonságának is kulcsfontosságú eleme.
Az Áramerősség és a Vezeték Terhelhetősége közötti Kapcsolat
A vezeték terhelhetősége azt az maximális áramerősséget jelenti, amelyet a vezeték tartósan, a megengedett hőmérséklet-emelkedésen belül képes elviselni. Ezt az értéket általában amperben (A) adják meg, és függ a vezeték anyagától (például réz vagy alumínium), a keresztmetszetétől, a szigetelés típusától, valamint a fektetés módjától (például levegőben, védőcsőben, falban). A terhelhetőségi táblázatok és a vonatkozó elektromos szabványok nyújtanak iránymutatást a megfelelő vezeték kiválasztásához az adott áramerősség alapján. Fontos megjegyezni, hogy a névleges áramerősség nem haladhatja meg a vezeték megengedett terhelhetőségét.
A Feszültségesés Hatása a Vezeték Méretezésére
Az elektromos áram áthaladása során a vezeték ellenállása miatt feszültségesés lép fel. Ez azt jelenti, hogy a fogyasztóhoz érkező feszültség alacsonyabb lesz, mint a tápláló oldalon. A túlzott feszültségesés negatívan befolyásolhatja az elektromos berendezések működését, csökkentheti a hatékonyságukat, és akár károsíthatja is őket. A megengedett feszültségesés mértékét a szabványok rögzítik, és a vezeték méretezésekor ezt is figyelembe kell venni. Hosszabb távolságok vagy nagyobb áramerősségek esetén vastagabb vezetékre lehet szükség a feszültségesés elfogadható szinten tartásához.

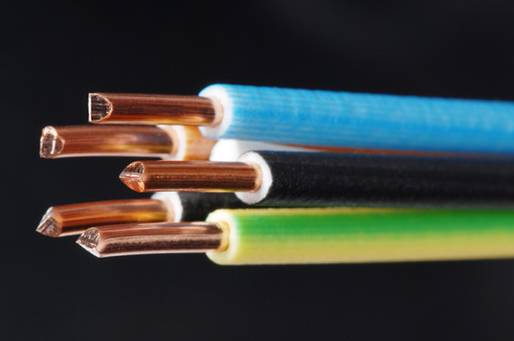

A Vezeték Anyagának Szerepe a Keresztmetszet Meghatározásában
A leggyakrabban használt vezetékanyagok a réz és az alumínium. A réz kiváló elektromos vezető, alacsonyabb az ellenállása, és jobban ellenáll a korróziónak, mint az alumínium. Azonban a réz drágább is. Az alumínium könnyebb és olcsóbb, de nagyobb a fajlagos ellenállása, ezért azonos áramvezető képesség eléréséhez nagyobb keresztmetszetű alumínium vezetékre van szükség, mint rézből. A vezeték anyagának kiválasztásakor figyelembe kell venni az alkalmazás követelményeit, a költségvetést és a szerelési szempontokat.
A Fektetés Módjának Hatása a Vezeték Terhelhetőségére
A vezeték fektetésének módja jelentősen befolyásolja annak hőleadási képességét, és ezáltal a terhelhetőségét. Például egy szabadon levegőben futó vezeték jobban tud hűlni, mint egy védőcsőben vagy falban elhelyezett vezeték. A szabványok különböző fektetési módokra (pl. A1, A2, B1, B2, C, D, E) határoznak meg terhelhetőségi tényezőket, amelyeket a névleges áramerősség meghatározásakor figyelembe kell venni. A nem megfelelő fektetés csökkentheti a vezeték tényleges terhelhetőségét a táblázatban szereplő értékhez képest.
A Vezeték Keresztmetszetének Meghatározásának Lépései
A megfelelő vezeték keresztmetszetének meghatározása egy többlépcsős folyamat, amely magában foglalja az áramerősség, a feszültségesés, a vezeték anyagának és a fektetés módjának figyelembevételét.
1. A Maximális Áramerősség Meghatározása
Az első lépés a rendszerben várható maximális áramerősség meghatározása. Ezt a csatlakoztatott elektromos berendezések teljesítményének (wattban) és a hálózati feszültségnek (voltban) az ismeretében lehet kiszámítani az alábbi képlettel:
\\text\{Áramerősség \(I\)\} \= \\frac\{\\text\{Teljesítmény \(P\)\}\}\{\\text\{Feszültség \(U\)\}\}
Háromfázisú rendszerek esetén a képlet a következőképpen módosul:
\\text\{Áramerősség \(I\)\} \= \\frac\{\\text\{Teljesítmény \(P\)\}\}\{\\sqrt\{3\} \\times \\text\{Feszültség \(U\)\} \\times \\text\{cos\}\(\\phi\)\}
ahol \\text\{cos\}\(\\phi\) a teljesítménytényező.
Fontos figyelembe venni a csúcsáramokat is, amelyek bizonyos berendezések (pl. motorok) indításakor léphetnek fel, és amelyek jelentősen meghaladhatják a névleges áramerősséget. A vezetéknek ezeket a csúcsáramokat is biztonságosan el kell viselnie.
2. A Megengedett Feszültségesés Kiszámítása
A szabványok általában meghatározzák a megengedett maximális feszültségesést a teljes áramkörön. Lakossági alkalmazásokban ez általában a névleges feszültség néhány százaléka (pl. 3% világítási áramköröknél, 5% egyéb áramköröknél). A megengedett feszültségesés kiszámításához ismernünk kell a táplálási pont és a fogyasztó közötti vezeték hosszát.
3. A Vezeték Anyagának Kiválasztása
Döntsünk a használni kívánt vezeték anyagáról (réz vagy alumínium). Ez a döntés befolyásolja a szükséges keresztmetszetet az azonos áramvezető képesség eléréséhez.
4. A Fektetés Módjának Meghatározása
Határozzuk meg a vezeték fektetésének módját (pl. falon kívül, védőcsőben, falban, földben). Ez befolyásolja a vezeték hőleadási képességét és ezáltal a terhelhetőségét.
5. A Szükséges Keresztmetszet Meghatározása Terhelhetőségi Táblázatok és Szabványok Alapján
A meghatározott maximális áramerősség, a vezeték anyaga és a fektetés módja alapján a vonatkozó terhelhetőségi táblázatokból kiolvasható a minimálisan szükséges vezeték keresztmetszet. Ezek a táblázatok a szabványokban találhatók meg (pl. MSZ HD 60364 sorozat). Fontos, hogy a kiválasztott vezeték terhelhetősége legalább akkora legyen, mint a számított maximális áramerősség, figyelembe véve a biztonsági tartalékot is.
6. A Keresztmetszet Ellenőrzése a Feszültségesés Szempontjából
A terhelhetőség alapján kiválasztott keresztmetszetet ellenőrizni kell a feszültségesés szempontjából is. A feszültségesés a következő képlettel számítható ki egyenáramú vagy egyfázisú váltakozó áramú körökben:
\\Delta U \= \\frac\{2 \\times L \\times I \\times \\rho\}\{A\}
ahol:
- \\Delta U a feszültségesés (voltban)
- L a vezeték hossza (méterben)
- I az áramerősség (amperben)
- \\rho a vezető fajlagos ellenállása (ohm \\cdot mm²/m) (réz: kb. 0,0178, alumínium: kb. 0,0282)
- A a vezeték keresztmetszete (mm²)
Háromfázisú váltakozó áramú körökben a képlet:
\\Delta U \= \\frac\{\\sqrt\{3\} \\times L \\times I \\times \\rho\}\{A\} \\times \\cos\(\\phi\)
Ha a számított feszültségesés meghaladja a megengedett értéket, akkor nagyobb keresztmetszetű vezetéket kell választani.
7. Biztonsági Tartalék Figyelembevétele
A vezeték méretezésekor érdemes egy bizonyos biztonsági tartalékot is figyelembe venni. Ez lehet például a jövőbeni bővítések lehetősége vagy a környezeti tényezők (pl. magas hőmérséklet) miatti esetleges terhelhetőség-csökkenés kompenzálása. Általános gyakorlat a számított maximális áramerősség 125%-ának megfelelő terhelhetőségű vezetéket választani a folyamatos terhelésű áramköröknél.
Gyakori Alkalmazások és a Szükséges Vezeték Keresztmetszetek
A szükséges vezeték keresztmetszet nagymértékben függ az adott alkalmazástól. Nézzünk meg néhány gyakori példát:
Lakossági Világítási Áramkörök
A lakossági világítási áramkörökben általában kisebb áramerősségek fordulnak elő. A leggyakrabban használt vezeték keresztmetszetek 1,5 mm² vagy 2,5 mm² rézvezetékek. A pontos méretezéshez azonban mindig figyelembe kell venni a csatlakoztatott lámpák teljesítményét és a vezeték hosszát a feszültségesés elkerülése érdekében.
Lakossági Dugaszolóaljzatok Áramkörei
A dugaszolóaljzatok áramkörei nagyobb terhelést is elviselhetnek, különösen, ha nagy teljesítményű fogyasztók (pl. vasaló, porszívó) csatlakoztatására szolgálnak. Ezekhez az áramkörökhöz általában 2,5 mm² vagy 4 mm² rézvezetékek ajánlottak. Bizonyos esetekben, például konyhai nagygépekhez, még nagyobb keresztmetszetre is szükség lehet.
Háztartási Gépek (Pl. Sütő, Főzőlap, Mosógép) Áramkörei
A nagy teljesítményű háztartási gépekhez (pl. elektromos sütő, főzőlap, mosógép) külön áramköröket kell kiépíteni, a gép névleges teljesítményének megfelelő vezeték keresztmetszettel. Ezekhez gyakran 4 mm², 6 mm² vagy akár nagyobb rézvezetékek szükségesek. A pontos méretezést a gép gyártójának előírásai és az elektromos szabványok határozzák meg.
Ipari Alkalmazások
Az ipari alkalmazásokban sokkal nagyobb áramerősségek és hosszabb távolságok fordulhatnak elő, ami jelentősen befolyásolja a szükséges vezeték keresztmetszetet. Az ipari rendszerek tervezésekor részletes terhelés számításokat és feszültségesés elemzéseket kell végezni. Gyakran használnak nagyobb keresztmetszetű réz- vagy alumínium vezetékeket, valamint speciális kábeleket és fektetési módokat.
Napelemes Rendszerek
A napelemes rendszerekben a napelem moduloktól az inverterig, valamint az invertertől a hálózatig terjedő áramkörökben is gondosan kell megválasztani a vezeték keresztmetszetét. A DC oldalon a feszültség magasabb lehet, de az áramerősség is jelentős lehet. Az AC oldalon a hálózatra táplált teljesítmény határozza meg az áramerősséget. A vezeték méretezésénél figyelembe kell venni a maximális áramerősséget, a vezeték hosszát és a megengedett feszültségesést a rendszer hatékony működése és a biztonság érdekében.
A Vezeték Keresztmetszetének Kiválasztásakor Figyelembe Vegyendő Egyéb Szempontok
A terhelhetőség és a feszültségesés mellett más tényezők is befolyásolhatják a megfelelő vezeték keresztmetszetének kiválasztását:
Környezeti Hatások
A környezeti hőmérséklet jelentősen befolyásolhatja a vezeték terhelhetőségét. Magasabb környezeti hőmérséklet esetén a vezeték kevésbé tudja leadni a hőt, ezért a megengedett áramerősség csökkenhet. Szintén figyelembe kell venni a páratartalmat, a korrozív környezetet és az egyéb mechanikai vagy kémiai hatásokat, amelyek károsíthatják a vezetéket.
Mechanikai Terhelés
Olyan helyeken, ahol a vezetékek mechanikai igénybevételnek vannak kitéve (pl. ahol ráléphetnek, vagy ahol vibráció lép fel), robusztusabb vezetékeket vagy kábeleket kell használni, amelyek jobban ellenállnak a sérüléseknek. A vezeték keresztmetszete önmagában is befolyásol
