A Lakáselosztó Doboz: A Biztonságos és Hatékony Elektromos Hálózat Központja
A modern otthonok nélkülözhetetlen eleme a lakáselosztó doboz, más néven elosztószekrény vagy biztosítéktábla. Ez a központi egység felelős az elektromos áram elosztásáért az egész lakásban, valamint a különböző áramkörök védelmét is ellátja a túlterhelés és a rövidzárlat ellen. Egy megfelelően megtervezett és karbantartott lakáselosztó doboz elengedhetetlen a lakók biztonsága és a háztartási gépek zavartalan működése szempontjából. Ebben az átfogó útmutatóban részletesen bemutatjuk a lakáselosztó dobozok típusait, kiválasztásának szempontjait, a telepítés folyamatát, valamint a rendszeres karbantartás fontosságát.
A Lakáselosztó Doboz Alapvető Funkciói és Jelentősége
A lakáselosztó doboz nem csupán egy egyszerű fém vagy műanyag szekrény, hanem az otthoni elektromos rendszer szíve. Fő feladata, hogy a bejövő elektromos energiát biztonságosan és szabályozottan elossza a különböző fogyasztók között. Emellett kiemelten fontos szerepet játszik a biztonság terén is, hiszen a beépített védelmi elemek, mint a kismegszakítók és a FI relé, megakadályozzák az áramütést és a tűzesetek kialakulását. Egy jól működő lakáselosztó doboz biztosítja az elektromos rendszer megbízhatóságát és hosszú élettartamát.
- Az elektromos áram elosztása a különböző áramkörök között (pl. világítás, konnektorok, háztartási gépek).
- Az egyes áramkörök védelme túlterhelés és rövidzárlat ellen kismegszakítók segítségével.
- Életvédelmi funkció ellátása FI relé (áramvédő kapcsoló) beépítésével, amely áramütés esetén azonnal megszakítja az áramkör.
- A rendszer bővíthetőségének és karbantartásának megkönnyítése.
- A vezetékek rendezett elhelyezésének biztosítása a könnyebb átláthatóság és hibaelhárítás érdekében.
A Lakáselosztó Dobozok Különböző Típusai és Jellemzőik
A piacon számos különböző típusú lakáselosztó doboz érhető el, amelyek méretükben, kialakításukban és a beépíthető modulok számában különböznek. A megfelelő típus kiválasztása az adott ingatlan elektromos igényeitől és a rendelkezésre álló helytől függ. Az alábbiakban bemutatjuk a leggyakoribb típusokat:

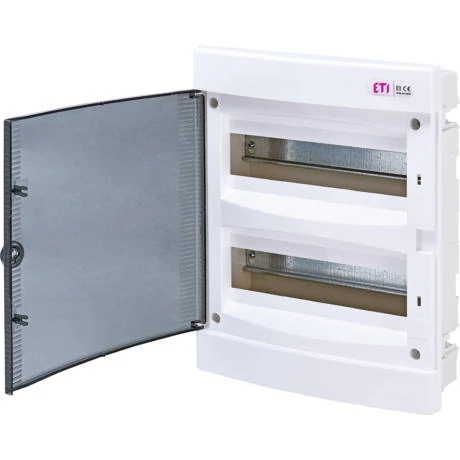

Süllyesztett Lakáselosztó Dobozok
A süllyesztett lakáselosztó dobozok a falba építve kerülnek elhelyezésre, így esztétikus megjelenést biztosítanak és nem foglalnak el értékes helyet a lakótérből. Ideális választás új építésű vagy felújított ingatlanokhoz, ahol a falstruktúra lehetővé teszi a beépítést. A süllyesztett dobozok általában több DIN sínnel rendelkeznek, így nagyobb számú védelmi eszköz és egyéb modul helyezhető el bennük.
Felületre Szerelt Lakáselosztó Dobozok
A felületre szerelt lakáselosztó dobozok a fal külső felületére kerülnek rögzítésre. Telepítésük egyszerűbb, mint a süllyesztett változatoké, és ideálisak olyan esetekben, amikor a falba való beavatkozás nem lehetséges vagy nem kívánatos. Különböző méretekben és kialakításokban kaphatók, így a kisebb lakásoktól a nagyobb családi házakig minden igényt kielégítenek.
Műanyag Lakáselosztó Dobozok
A műanyag lakáselosztó dobozok könnyűek, korrózióállóak és jó szigetelő tulajdonságokkal rendelkeznek. Általában kisebb méretűek és kevesebb modul befogadására alkalmasak. Elsősorban lakásokban és kisebb irodákban használják őket.
Fém Lakáselosztó Dobozok
A fém lakáselosztó dobozok robusztusabbak és nagyobb mechanikai védelmet nyújtanak. Jól bírják a magasabb hőmérsékletet és a külső behatásokat. Ipari környezetben és olyan helyeken, ahol nagyobb a mechanikai sérülés veszélye, gyakran ezeket a típusokat alkalmazzák. A fém dobozok általában földeléssel is rendelkeznek a további biztonság érdekében.
Moduláris Lakáselosztó Dobozok
A moduláris lakáselosztó dobozok lehetővé teszik a belső elrendezés rugalmas kialakítását a DIN sínek és a különböző modulok (kismegszakítók, FI relék, túlfeszültségvédők stb.) igény szerinti elhelyezésével. Ez a típus nagyfokú szabadságot biztosít a rendszer bővítéséhez és átalakításához.
A Megfelelő Lakáselosztó Doboz Kiválasztásának Fontos Szempontjai
A megfelelő lakáselosztó doboz kiválasztása kulcsfontosságú a biztonságos és megbízható elektromos rendszer kialakításához. Számos tényezőt kell figyelembe venni a döntés során:
Az Elektromos Igények Felmérése
Az első lépés az otthon elektromos igényeinek pontos felmérése. Számba kell venni az összes elektromos fogyasztót (világítás, konnektorok, háztartási gépek, fűtés, klíma stb.) és azok teljesítményét. Ez segít meghatározni a szükséges áramkörök számát és a lakáselosztó doboz méretét (a beépíthető modulok számát).
A Rendelkezésre Álló Hely
Meg kell vizsgálni a telepítés helyét és a rendelkezésre álló teret. Ha a falba való süllyesztés lehetséges és esztétikailag előnyös, akkor a süllyesztett doboz lehet a jó választás. Ha a falstruktúra nem teszi lehetővé a beépítést, vagy a gyorsabb és egyszerűbb telepítés a cél, akkor a felületre szerelt doboz a megfelelő.
A Beépíthető Modulok Száma és Típusa
A lakáselosztó doboz méretét a beépítendő védelmi eszközök (kismegszakítók, FI relék, túlfeszültségvédők), valamint az egyéb modulok (pl. sorkapcsok, vezérlőelemek) száma határozza meg. Érdemes a jövőbeni bővítési lehetőségeket is figyelembe venni, és egy kicsit nagyobb dobozt választani, mint ami jelenleg feltétlenül szükséges.
A Biztonsági Szabványoknak Való Megfelelés
A kiválasztott lakáselosztó doboznak meg kell felelnie a hatályos magyar és európai biztonsági szabványoknak (pl. MSZ EN 61439). Ellenőrizni kell a termék minőségi tanúsítványait és a gyártó megbízhatóságát.
A Környezeti Hatások
Ha a lakáselosztó doboz olyan helyen kerül elhelyezésre, ahol nedvességnek, pornak vagy extrém hőmérsékletnek lehet kitéve (pl. garázs, pince), akkor olyan típust kell választani, amely rendelkezik a megfelelő IP védettségi fokozattal.
A Költségvetés
A lakáselosztó dobozok ára a mérettől, a típustól és a gyártótól függően változhat. Fontos megtalálni az egyensúlyt a minőség és a költség között, és nem feltétlenül a legolcsóbb megoldást választani, különösen a biztonsági szempontokat figyelembe véve.
A Lakáselosztó Doboz Telepítésének Lépései és Fontos Szabályai
A lakáselosztó doboz telepítése szakképesítést igénylő feladat, amelyet kizárólag villanyszerelő végezhet. A helytelenül elvégzett telepítés súlyos balesetekhez és anyagi károkhoz vezethet. Az alábbiakban összefoglaljuk a telepítés főbb lépéseit és a legfontosabb szabályokat:
A Telepítés Előkészítése
A telepítés előtt gondosan meg kell tervezni a lakáselosztó doboz helyét, figyelembe véve a könnyű hozzáférhetőséget és a környezeti feltételeket. Ki kell jelölni a vezetékek nyomvonalát és elő kell készíteni a szükséges eszközöket és anyagokat (pl. csavarhúzó, fogók, mérőszalag, vízmérték, vezetékek, kismegszakítók, FI relé, sorkapcsok).
A Doboz Rögzítése
A süllyesztett dobozt a falba előkészített nyílásba kell behelyezni és rögzíteni. A felületre szerelt dobozt a falra kell csavarozni, ügyelve a vízszintes és függőleges beállításra.
A Fővezeték Bekötése
A bejövő fővezetéket a lakáselosztó doboz főkapcsolójához vagy a főbiztosítékhoz kell csatlakoztatni. Ez a lépés különös körültekintést igényel a helyes polaritás és a szoros kötések biztosítása érdekében.
A Kismegszakítók és a FI Relé Elhelyezése és Bekötése
A kismegszakítókat és a FI relét a DIN sínekre kell rögzíteni. A vezetékeket a megfelelő sorkapcsokba kell bekötni, figyelembe véve az áramkörök terhelését és a bekötési rajzot. A FI relé helyes bekötése életvédelmi szempontból kritikus fontosságú.
A Földelés és a Nulla Vezeték Bekötése
A földelő vezetéket és a nulla vezetőt a megfelelő sorkapcsokba kell csatlakoztatni. A földelés biztosítja a berendezések és a lakók védelmét áramütés ellen.
A Vezetékek Rendezése és Rögzítése
A lakáselosztó dobozon belül a vezetékeket rendezetten kell elhelyezni és rögzíteni kábelkötegelők vagy vezetékcsatornák segítségével. Ez megkönnyíti a későbbi karbantartást és hibaelhárítást.
A Doboz Lezárása és Tesztelése
A bekötések ellenőrzése után a lakáselosztó dobozt le kell zárni. Ezt követően egy villanyszerelőnek ellenőriznie kell a rendszer működését és el kell végeznie a szükséges méréseket (pl. szigetelési ellenállás, hurokellenállás, FI relé kioldási áram és idő).
Fontos Szabályok a Telepítés Során:
- A telepítést kizárólag szakképesítéssel rendelkező villanyszerelő végezheti.
- A munka megkezdése előtt mindig áramtalanítani kell a rendszert.
- Be kell tartani a hatályos szabványokat és előírásokat.
- A használt anyagoknak rendelkezniük kell a megfelelő minőségi tanúsítványokkal.
- Gondoskodni kell a megfelelő földelésről és a nulla vezető helyes bekötéséről.
- A bekötéseket szorosan és biztonságosan kell rögzíteni.
- A telepítés után ellenőrizni kell a rendszer működését és el kell végezni a szükséges méréseket.
A Lakáselosztó Doboz Rendszeres Karbantartásának Jelentősége
A lakáselosztó doboz rendszeres karbantartása elengedhetetlen a biztonságos és megbízható működés hosszú távú biztosításához. A karbantartás során ellenőrizni kell a kötések szorosságát, a védelmi eszközök működését, valamint a doboz állapotát. Az elhanyagolt karbantartás növelheti a hibák és a balesetek kockázatát.
A Karbantartás Főbb Lépései:
- Szemrevételezés: Rendszeresen ellenőrizni kell a lakáselosztó doboz külső állapotát, nincsenek-e rajta sérülések, repedések vagy deformációk. Ellenőrizni kell a vezetékek állapotát és a bekötések szorosságát is.
- Kötések ellenőrzése és meghúzása: Idővel a csavaros kötések meglazulhatnak az áramingadozások és a hőmérsékletváltozások hatására. Ez kontaktproblémákhoz és túlmelegedéshez vezethet. Ezért rendszeresen ellenőrizni kell a kötések szorosságát és szükség esetén meg kell húzni őket (áramtalanított állapotban!).
- Kismegszakítók tesztelése: A kismegszakítók működését időnként ellenőrizni kell a tesztgomb segítségével. Ha a tesztgomb megnyomásakor a kismegszakító nem old le, akkor meghibásodott, és cserélni kell.
- FI relé tes
